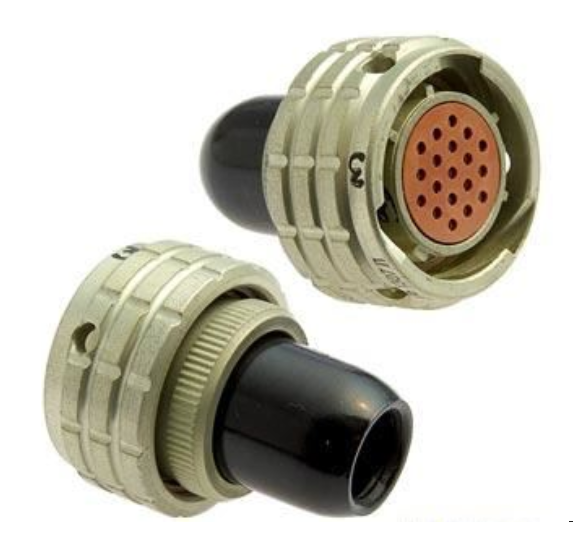

Соединители ОНЦ-БМ, ОНЦ-БС

Соединители типа ОНЦ-БС-1 и ОНЦ-БС-2 nредназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Соединители состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию корпусов и многопозиционную (от 1 до 20 позиций) установку изоляторов, защищающую от несанкционированного сочленения. Сочленение соединителей — байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.

Categories: ,

Тех. характеристики серии ОНЦ-БМ, ОНЦ-БС

Description

Соединители ОНЦ-БМ, ОНЦ-БС – коннекторы ручного соединения низкочастотные цилиндрические, внутреннего объемного монтажа, с байонетным сочленением, соединяют цепи с нагрузкой до 71А и 250В.Соединители ОНЦ-БМ имеют посадочный диаметр корпуса 10мм, 12мм, 14мм, 18мм, 22мм, 27мм, и могут насчитывать от 10 до 102 контактов диаметром 0,6мм. Разъемы ОНЦ-БС имеют посадочный диаметр корпуса 14мм, 18мм, 22мм, и могут насчитывать от 10 до 32 контактов диаметром 1,0мм.

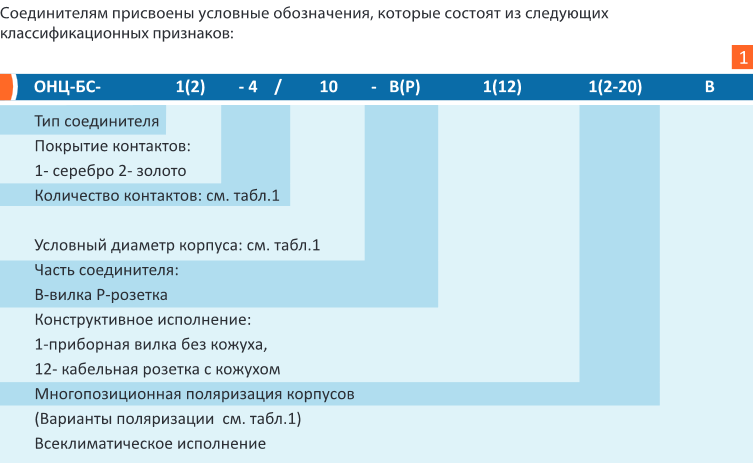

Маркировка соединителей серии ОНЦ-БМ, ОНЦ-БС:

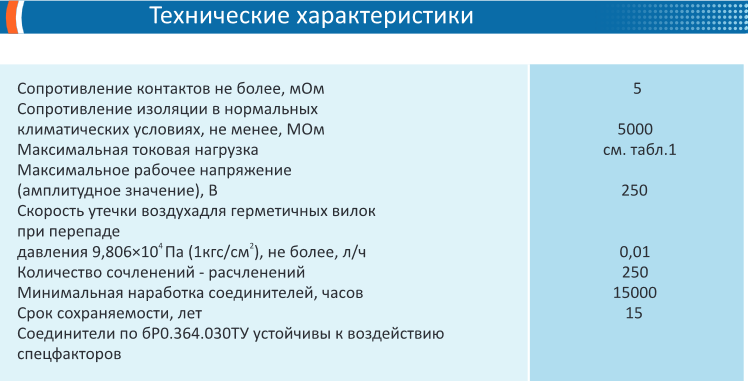

Общие тех. характеристики соединителей серии ОНЦ-БМ, ОНЦ-БС:

Полную расшифровку маркировки разъемов и технические характеристики ОНЦ-БМ, ОНЦ-БС смотрите выше в pdf файле на нашем сайте.

Список моделей

ОНЦ-БМ-1-10/10-Р12-1В

ОНЦ-БМ-1-19/12-Р12-1В

ОНЦ-БМ-1-30/14-Р12-1В

ОНЦ-БМ-1-50/18-В1-1В

ОНЦ-БМ-1-76/22-Р12-1В

ОНЦ-БМ-1-102/27-Р12-1В

ОНЦ-БМ-2-10/10-В1-1В

ОНЦ-БМ-2-10/10-Р12-1В

ОНЦ-БМ-2-19/12-В1-1В

ОНЦ-БМ-2-19/12-Р12-1В

ОНЦ-БМ-2-76/22-В1-1В

ОНЦ-БМ-2-76/22-В1-3В

ОНЦ-БМ-2-102/27-В1-1В

ОНЦ-БМ-2-102/27-В1-2В

ОНЦ-БМ-2-102/27-В1-3В

ОНЦ-БС-1-10/14-В1-2В

ОНЦ-БС-1-10/14-Р12-1В

ОНЦ-БС-1-10/14-Р12-2В

ОНЦ-БС-1-19/18-В1-1В

ОНЦ-БС-1-19/18-В1-2В

ОНЦ-БС-1-19/18-Р12-1В

ОНЦ-БС-1-19/18-Р12-3В

ОНЦ-БС-1-32/22-В1-1В

ОНЦ-БС-1-32/22-В1-2В

ОНЦ-БС-1-32/22-В1-3В

ОНЦ-БС-1-32/22-Р12-1В

ОНЦ-БС-1-32/22-Р12-2В

ОНЦ-БС-1-32/22-Р12-3В
