Тиристор Т122-20 — это штыревой мощный тиристор общего назначения. Преобразовывает и регулирует постоянный и переменный ток до 20А и 25А (в зависимости от серии) частотой до 500 Гц в цепях с напряжением 100В – 1600В (1-16 кл).
Тип корпуса тиристоров серии Т122 – ST2: резьба — М6, масса – 11 г.
Тиристор можно рассматривать как электронный выключатель (ключ). Основное применение тринисторов (с тремя электрическими выводами — анодом, катодом и управляющим электродом) — управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод.
Также тиристоры применяются в ключевых устройствах, например, силового электропривода.
Тиристоры серии Т122 применяются в схемах питания электротехнических установок постоянного и переменного тока и в полупроводниковых преобразователях электроэнергии.
Возможные исполнения серии Т122-20:
- Т122-20-4 — 400 вольт
- Т122-20-6 — 600 вольт
- Т122-20-8— 800 вольт
- Т122-20-10 — 1000 вольт
- Т122-20-12 — 1200 вольт
- Т122-20-14 — 1400 вольт
- Т122-20-16 — 1600 вольт

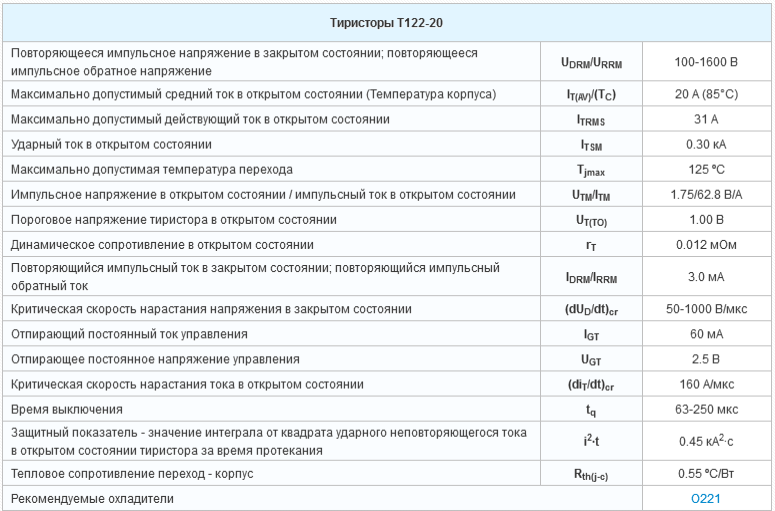

Основные особенности и технические характеристики:

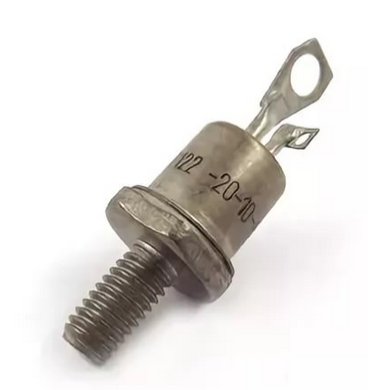

Тиристор Т122-20:
Схема тиристора Т122-20:
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке закручивающий момент Md для тиристоров Т122 должен быть 1,4-1,8 Нм.

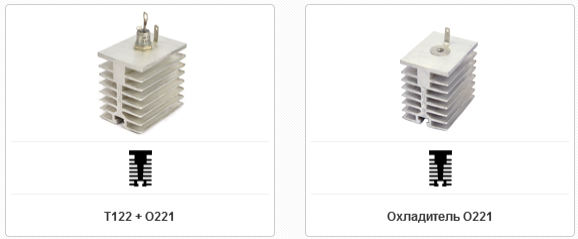

Рекомендуемые охладители для тиристоров Т122-20:
