Диод Д112-10-6 600 вольт

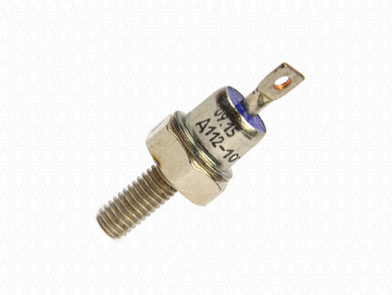

Диод Д112-10 - это силовой низкочастотный диод штыревой конструкции общего назначения. Преобразовывает и регулирует постоянный и переменный ток до 10 ампер частотой до 500 Гц в цепях с напряжением 100 В – 1600 В.Тип корпуса диодов Д112-10 – SD1: резьба М5, масса – 6 г.Диоды изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2Представленная серия Д112 применяются в электрических цепях как выпрямительные и размагничивающие элементы, реализующие функцию защиты от коммутационных перенапряжений. Наиболее часто диоды этих серий применяются в гальваническом и сварочном оборудовании, в электрогенераторах, устанавливаемых на транспорте или на промышленных объектах.Основные исполнения серии Д112:

• Д112-10-4 - 400 вольт
• Д112-10-6 - 600 вольт
• Д112-10-8 - 800 вольт
• Д112-10-10 - 1000 вольт
• Д112-10-12 - 1200 вольт
• Д112-10-14 - 1400 вольт
• Д112-10-16 - 1600 вольт

Основные особенности и технические характеристики:

Диод Д112-10:

Схема диода серии Д112-10:

 Сборка диодов Д112-10 должна осуществляться вместе с охладителями. Рекомендованный тип – О111. При использовании других охладителей необходимо, чтобы их площадь поверхности не была меньшего значения, чем у охладителей рекомендованного типа. Монтаж в электрическую схему осуществляется с помощью резьбы с соблюдением необходимого усилия сжатия (указывается производителем), рекомендовано применение теплопроводящей пасты, которая обеспечит максимальный отвод тепла.

Рекомендуемые охладители для диода серии Д112-10:
