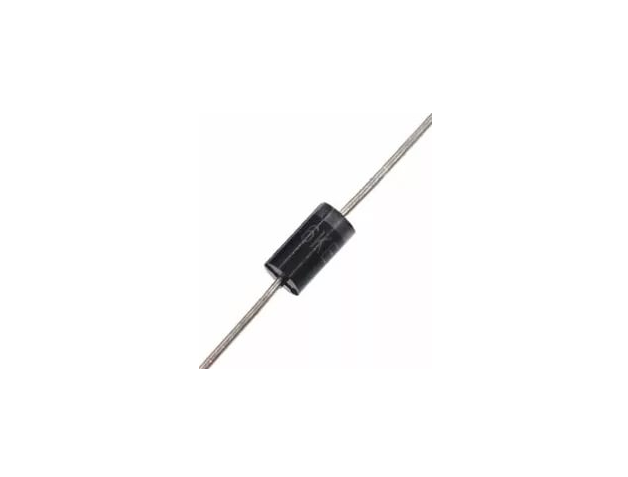

Диод P6KE160A

Диод P6KE160A - это защитный диод TVS, где он выполняет функцию защиты от перенапряжения при дефектах импульсного блока питания. TVS-диод может выполнять функцию стабилитрона.TVS-диод (Диод P6KE160A) может быть несимметричным и симметричным. Первые используются для работы только в сетях постоянного тока, т.к в рабочем состоянии попускают ток только в одном направлении. Симметричные супрессоры пропускают ток в обои стороны, и поэтому способны работать в сетях переменного тока. Несимметричный защитный ограничитель включается в схему по направлению, противоположному при установке обычных диодов, то-есть анод подключается к отрицательной шине, а катод – к положительной.Общие технические характеристики и отличительные особенности диода P6KE160A:

• Монтаж - DIP
• Корпус - DO-15 (DO-204AC)
• Схема включения - однонаправленный
• Пиковая мощность - 600Вт
• Максимальное рабочее напряжение - 136В
• Минимальное напряжение пробоя - 152В
• Максимальное напряжение пробоя - 168В
• Напряжение ограничения - 219В
• Обратный ток утечки - 1мкА
• Пиковое значение максимального импульсного тока - 2.8A
• Область применения - автомобильная промышленность, телесвязь и т.д.

Схема диода P6KE160A:
