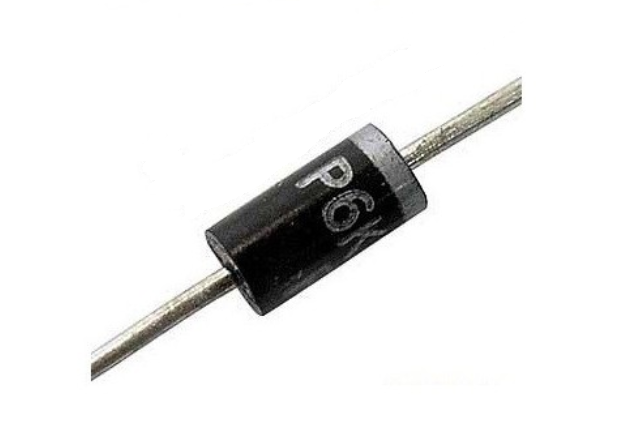

Диод P6KE43CA

Диод P6KE43CA - это защитный диод TVS, где он выполняет функцию защиты от перенапряжения при дефектах импульсного блока питания. TVS-диод может выполнять функцию стабилитрона.TVS-диод (Диод P6KE43CA) может быть несимметричным и симметричным. Первые используются для работы только в сетях постоянного тока, т.к в рабочем состоянии попускают ток только в одном направлении. Симметричные супрессоры пропускают ток в обои стороны, и поэтому способны работать в сетях переменного тока. Несимметричный защитный ограничитель включается в схему по направлению, противоположному при установке обычных диодов, то-есть анод подключается к отрицательной шине, а катод – к положительной.Общие технические характеристики и отличительные особенности диода P6KE43CA:

• Монтаж - DIP
• Корпус - DO-15 (DO-204AC)
• Схема включения - двунаправленный
• Пиковая мощность - 600Вт
• Максимальное рабочее напряжение - 36.8В
• Минимальное напряжение пробоя - 40.9В
• Максимальное напряжение пробоя - 45.2В
• Напряжение ограничения - 59.3В
• Обратный ток утечки - 1мкА
• Пиковое значение максимального импульсного тока - 10.3A
• Низкий импеданс зенер
• Быстрое время отклика
• Интерфейс I/O
• Вес – прибл. 0,42 г

Схема диода P6KE43CA:
