Тиристор силовой Т143-800-16 1600 вольт

Тиристор силовой Т143-800 - это таблеточный тиристор общего назначения, регулирует и преобразовывает постоянный и переменный ток до 1000А частотой до 500Гц в цепях с напряжением 900В – 1800В.Тип корпуса тиристора Т143-800 - PT42,  диаметр контактной поверхности – Ø38 мм, габаритные размеры – Ø60х20 мм, масса – 0,240 кг.Тиристор силовой Т143-800 изготавливается в трех категориях размещения: умеренном, холодном и тропическом климате.Полярность (цоколевка)  у тиристоров определяется по значку который нанесен на корпусе.Возможные исполнения серии Т143-800:

• Т143-800-10 - 1000 вольт
• Т143-800-12 - 1200 вольт
• Т143-800-14 - 1400 вольт
• Т143-800-16 - 1600 вольт
• Т143-800-18 - 1800 вольт

Тиристоры  представленной серии собирают с охладителями при помощи резьбового соединения, чтобы электрические потери были минимальными.

Основные особенности и технические характеристики:

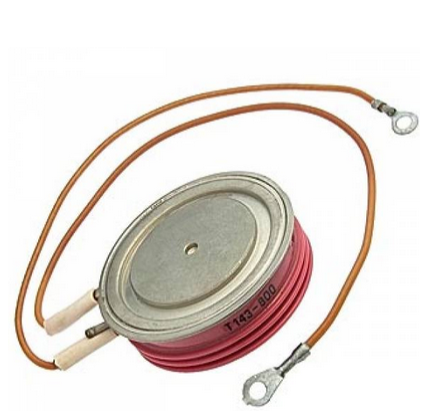

Тиристор силовой Т143-800:



Схема тиристора Т143-800:
