Тиристор силовой Т253-1250-10 1000 вольт

Тиристор силовой Т253-1250 - это силовой низкочастотный тиристор таблеточной конструкции общего назначения.Тиристор силовой Т253-1250 - преобразовывает и регулирует постоянный и переменный ток до 1580 ампер частотой до 500 Гц в цепях с напряжением 400 В – 1800 В.Корпус тиристора Т253-1250 – PT53: диаметр контактной поверхности – Ø51 мм, габаритные размеры – Ø75х26 мм, масса – 0,500 кг.Тиристор Т253-1250 изготавливается в трех категориях размещения: умеренном, холодном и тропическом климате.Тиристоры  представленной серии собирают с охладителями при помощи резьбового соединения, чтобы электрические потери были минимальными.Возможные исполнения серии Т253-1250:

• Т253-1250-10 - 1000 вольт
• Т253-1250-12 - 1200 вольт
• Т253-1250-14 - 1400 вольт
• Т253-1250-16 - 1600 вольт
• Т253-1250-18 - 1800 вольт



Основные особенности и технические характеристики:

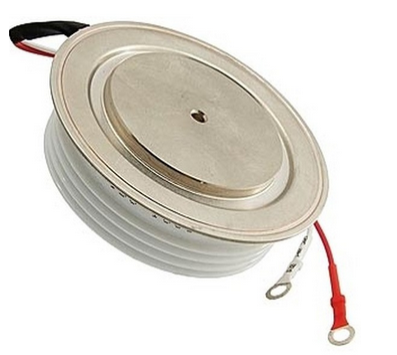

Тиристор силовой Т253-1250:



Схема тиристора Т253-1250:
