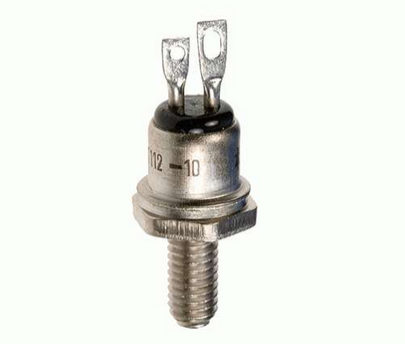

Тиристор Т112-10-10 1000 вольт

Тиристор Т112-10 - это штыревой мощный тиристор общего назначения. Преобразовывает и регулирует постоянный и переменный ток до 10А частотой до 500 Гц в цепях с напряжением 100В – 1600В (1-16 кл).Тип корпуса тиристоров серии Т112-10 – ST1: резьба - М5, масса – 6 г.Тиристор можно рассматривать как электронный выключатель (ключ). Основное применение тринисторов (с тремя электрическими выводами — анодом, катодом и управляющим электродом) — управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод.Также тиристоры применяются в ключевых устройствах, например, силового электропривода.Тиристоры серии Т112 применяются в схемах питания электротехнических установок постоянного и переменного тока и в полупроводниковых преобразователях электроэнергии.Возможные исполнения серии  Т112-10:

• Т112-10-4 - 400 вольт
• Т112-10-6 - 600 вольт
• Т112-10-8 - 800 вольт
• Т112-10-10 - 1000 вольт
• Т112-10-12 - 1200 вольт
• Т112-10-14 - 1400 вольт
• Т112-10-16 - 1600 вольт

Основные особенности и технические характеристики:

Тиристор Т112-10:

Схема тиристора Т112-10:

Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке закручивающий момент Md для тиристоров Т112-10 должен быть 0,9-1,1 Нм.

Рекомендуемые охладители для тиристоров  Т112-10:
