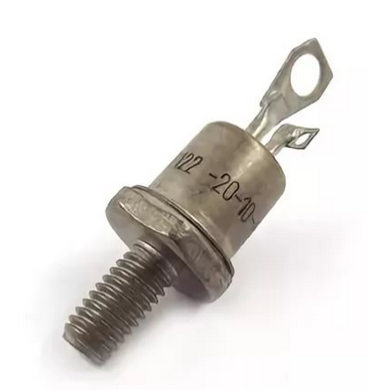

Тиристор Т122-20-10 1000 вольт

Тиристор Т122-20 - это штыревой мощный тиристор общего назначения. Преобразовывает и регулирует постоянный и переменный ток до 20А и 25А (в зависимости от серии) частотой до 500 Гц в цепях с напряжением 100В – 1600В (1-16 кл).Тип корпуса тиристоров серии Т122 – ST2: резьба - М6, масса – 11 г.Тиристор можно рассматривать как электронный выключатель (ключ). Основное применение тринисторов (с тремя электрическими выводами — анодом, катодом и управляющим электродом) — управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод.Также тиристоры применяются в ключевых устройствах, например, силового электропривода.Тиристоры серии Т122 применяются в схемах питания электротехнических установок постоянного и переменного тока и в полупроводниковых преобразователях электроэнергии.Возможные исполнения серии  Т122-20:

• Т122-20-4 - 400 вольт
• Т122-20-6 - 600 вольт
• Т122-20-8- 800 вольт
• Т122-20-10 - 1000 вольт
• Т122-20-12 - 1200 вольт
• Т122-20-14 - 1400 вольт
• Т122-20-16 - 1600 вольт

Основные особенности и технические характеристики:

Тиристор Т122-20:



Схема тиристора Т122-20:

 Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке закручивающий момент Md для тиристоров Т122 должен быть 1,4-1,8 Нм.

 Рекомендуемые охладители для тиристоров  Т122-20:
