Тиристор Т132-25

Тиристор Т132-25 - это штыревой мощный тиристор общего назначения. Преобразовывает и регулирует постоянный и переменный ток до 25А частотой до 500 Гц в цепях с напряжением 100В – 1600В (1-16 кл).Тип корпуса тиристоров серии Т132-25 – ST3: резьба - М8, масса – 23 г.Тиристор можно рассматривать как электронный выключатель (ключ). Основное применение тиристоров (с тремя электрическими выводами - анодом, катодом и управляющим электродом) - управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод.Также тиристоры применяются в ключевых устройствах, например, силового электропривода.Тиристоры серии Т132-25 применяются в схемах питания электротехнических установок постоянного и переменного тока и в полупроводниковых преобразователях электроэнергии.

Основные особенности и технические характеристики:

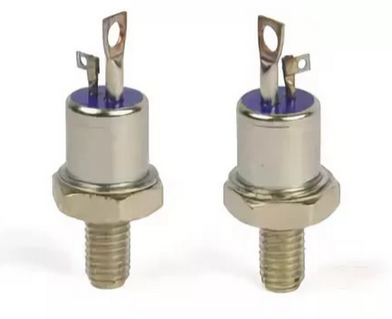

Тиристор Т132-25:

Схема тиристора Т132-25:

 Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке закручивающий момент Md для тиристоров Т132 должен быть 5,0-6,2 Нм.

 Рекомендуемые охладители для тиристоров  Т132-25:
