Тиристор Т142-63

Тиристор Т142-63 - это штыревой мощный тиристор общего назначения. Преобразовывает и регулирует постоянный и переменный ток до 63А частотой до 500 Гц в цепях с напряжением 100В – 1600В (1-16 кл).Тип корпуса тиристоров серии Т142-63 – ST4: резьба - М10, масса – 50 г.Тиристор можно рассматривать как электронный выключатель (ключ). Основное применение тринисторов (с тремя электрическими выводами - анодом, катодом и управляющим электродом) - управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод.Также тиристоры применяются в ключевых устройствах, например, силового электропривода.Тиристоры серии Т142-63 применяются в схемах питания электротехнических установок постоянного и переменного тока и в полупроводниковых преобразователях электроэнергии.Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке закручивающий момент Md для тиристоров Т142-63 должен быть 9,0-1,1 Нм.

Основные особенности и технические характеристики:

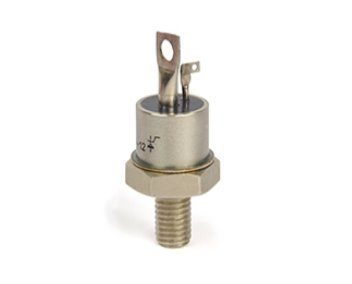

Тиристор Т142-63:

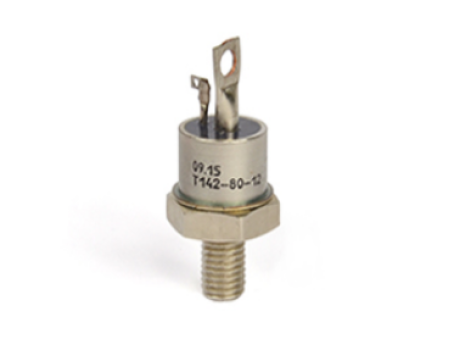

Схема тиристора Т142-63:
