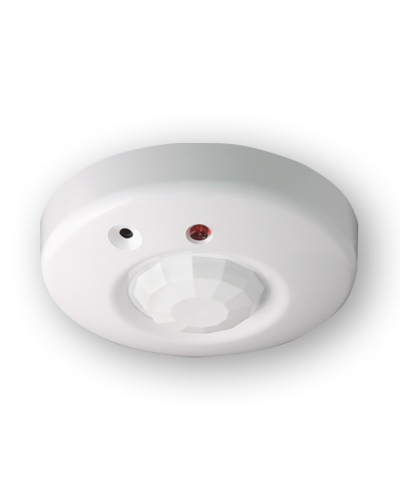

Извещатель охранный объёмный «Астра-8»

Извещатель охранный объёмный «Астра-8» - предназначен:– для обнаружения проникновения в ох-раняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле Relay-PIR;– для обнаружения разрушения стекол остекленных конструкций закрытых помещений и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле Relay-GB.Типы стекол:- обычные и защищенные полимерной пленкой толщиной от 2,5 до 8 мм;- армированные толщиной 5,5 и 6 мм;- узорчатые толщиной от 4 до 7 мм;- многослойные строительные толщиной от 6 до 8 мм;- закаленные толщиной от 4 до 6 мм.Размер стекол: площадь не менее 0,1 м2 (при длине одной из сторон не менее 0,3 м).Коммутация: электропитание извещателя осуществляется от любого ис-точника постоянного тока с номинальным напряжением 12 В с ам-плитудой пульсации не более 0,1 В.Принцип работы извещателя: два канала извещателя: объемный оптикоэлектронный (далее ИК-канал) и акустический (далее АК-канал), работают независимо друг от друга и имеют отдельные релейные выходы.Принцип действия ИК-канала основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком зоны обнаружения, которая состоит из чувствительных зон. Каждая чувствительная зона состоит из двух элементарных чувствительных зон.Основные технические характеристики извещателя 'Астра-8':

• установка на потолке;
• два оптоэлектронных реле;
• микропроцессорный анализ сигнала;
• режим 'память тревоги';
• режим тестирования АК-канала;
• контроль вскрытия корпуса;
• контроль напряжения питания.
• 2 канала обнаружения: объемный оптико-электронный (ИК), поверхностный звуковой (АК).

ИК:

• объемная круговая зона обнаружения;
• 110 элементарных чувствительных зон;
• устойчивость к внешней засветке не менее 6500 лк;
• дискретная регулировка обнаружительной способности.

АК:

• обнаружение разрушения обычных стекол, защищенных полимерной пленкой, армированного, узорчатого, многослойного строительного, закаленного плоского;
• дискретная регулировка чувствительности.

Основные технические характеристики извещателя 'Астра-8':

диаметр зоны обнаружения ИК-канала	9 м

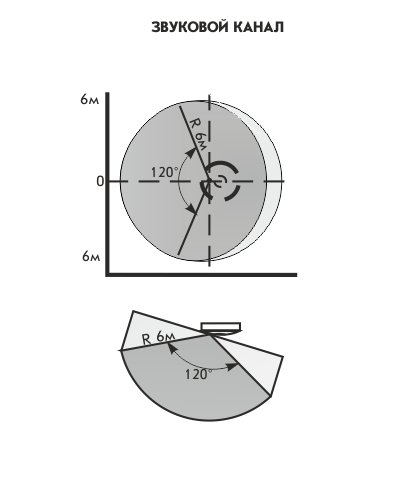

дальность обнаружения в секторе объемного угла 120 ° из центра микрофона АК-канала	6 м
угол зоны обнаружения ИК-канала в горизонтальной плоскости	360°
рекомендуемая высота установки	2,4÷3,6 м
напряжение питания	8÷15 В
потребляемый ток, не более	21 мА
сопротивление канала реле в дежурном режиме, не более	8 Ом



Условия эксплуатации:
- температура	от -20 до 50°С
- относительная влажность воздуха без конденсации влаги	до 95% при 35°С
- степень защиты оболочкой	IP30
