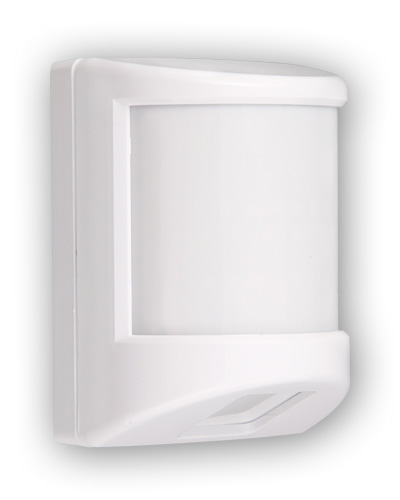

Извещатель охранный Астра-5 исп. АМ

Извещатель охранный Астра-5 исп. В - предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле.Коммутация: электропитание извещателя осуще-ствляется от любого источника по-стоянного тока с номинальным на-пряжением 12 В с амплитудой пуль-сации не более 0,1 В.Принцип работы: принцип действия извещателя Астра-5 исп. В основан на регистрации изменений потока теплового излучения, возникающих при пересе-чении человеком зоны обнаружения, которая состоит из чувствительных зон. Каждая чувствительная зона состоит из двух элементарных чувствительных зон.Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пи-роэлектрическим при-емником излучения.Прямое назначение: Обнаружение проникновения в охраняемое пространство и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле.Отличительные особенности извещателя Астра-5 исп. В:

• антисаботажная зона;
• микропроцессорный анализ сигнала;
• дискретная регулировка обнаружительной способности;
• наличие тестового режима на проход;
• режим 'память тревоги';
• контроль вскрытия корпуса;
• температурная компенсация;
• широкий диапазон рабочих температур;
• оптоэлектронное реле;
• устойчивость к внешней засветке не менее 6500 лк;

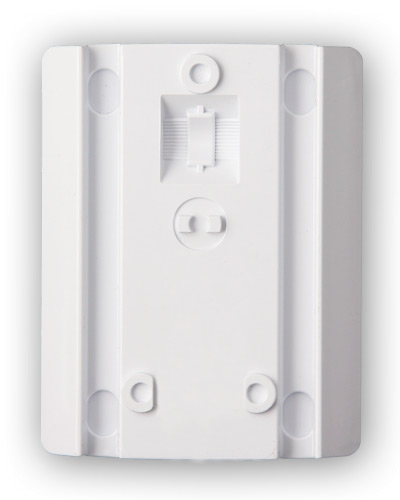

• возможность установки с применением кронштейна (поворотного или шарикового).

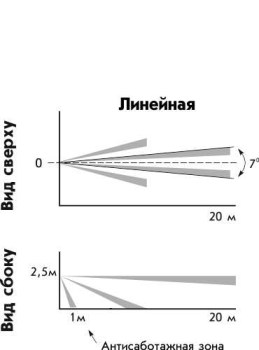

• линейная зона обнаружения (линза – 'луч').

Общие технические характеристики извещателя Астра-5 исп. В:

дальность действия извещателя	20 м
угол зоны обнаружения в горизонтальной плоскости	7°
рекомендуемая высота установки	2,5 м
напряжение питания	8÷15 В
потребляемый ток, не более	12 мА
сопротивление канала реле в дежурном режиме	6÷8 Ом



Условия эксплуатации:
- температура	от -30 до 50°С
- относительная влажность воздуха без конденсации влаги	до 95% при 35°С
- степень защиты оболочкой	IP41
