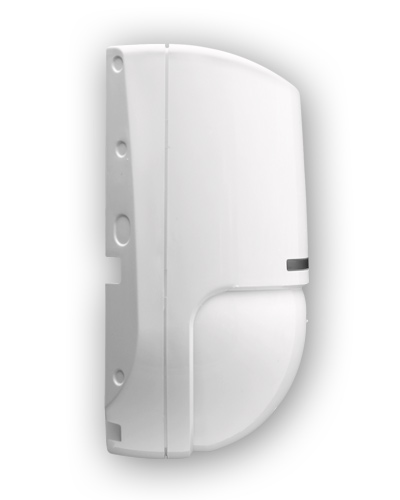

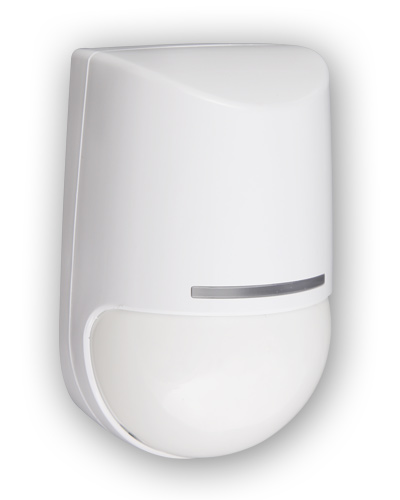

Извещатель охранный Астра-516

Извещатель охранный Астра-516 -предназначен для обнаружения проникновения в охраняе-мое пространство закрытого поме-щения и формирования извещения о тревоге размыканием выходных контактов сигнального реле.Коммутация: электропитание извещателя осуществляется от любого источника постоянного тока с номинальным напряжением 12 В с амплитудой пульсации не более 0,1 В.Принцип работы: принцип работы извещателя Астра-516 основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком зоны об-аружения, которая состоит из чувствительных зон. Каждая чувствительная зона состоит из двух элементарных чувствительных зон.Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим прием-ником излучения.Электрический сигнал с пироэлектрического приемника поступает на микроконтроллер, который в соответствии с заданным алгоритмом работы формирует извещение 'Тревога' размыканием выходной цепи оптоэлектронного реле.Прямое назначение: Обнаружение проникновения в охраняемое пространство и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле.Отличительные особенности извещателя Астра-516:

• сферическая линза;
• антисаботажная зона;
• микропроцессорный анализ сигнала;
• дискретная регулировка обнаружительной способности;
• тестовый режим на проход;
• режим 'память тревоги';
• самотестирование в процессе работы;
• температурная компенсация;

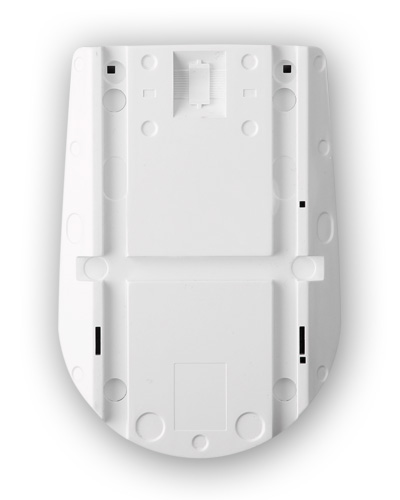

• комплектация универсальным поворотным кронштейном;

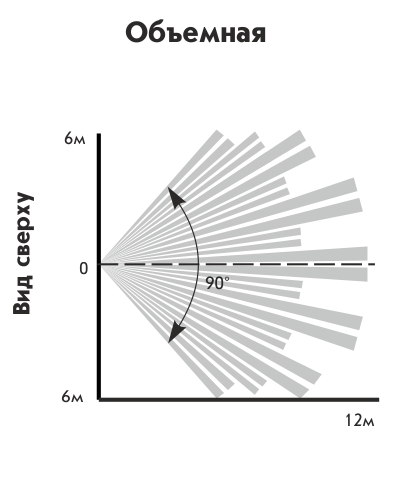

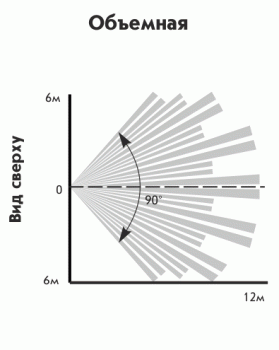

• объемная зона обнаружения.

Общие технические характеристики  извещателя Астра-516:

дальность действия	12 м
угол зоны обнаружения в горизонтальной плоскости	90°
рекомендуемая высота установки	2,2÷2,5 м
напряжение питания	8÷15 В
потребляемый ток, не более	12 мА
сопротивление канала реле в дежурном режиме	6÷8 Ом
габаритные размеры	106,5х72х51,5 мм



Условия эксплуатации:
- температура	от -30 до 50°С
- относительная влажность воздуха без конденсации влаги	до 95% при 35°С
- степень защиты оболочкой	IP41
