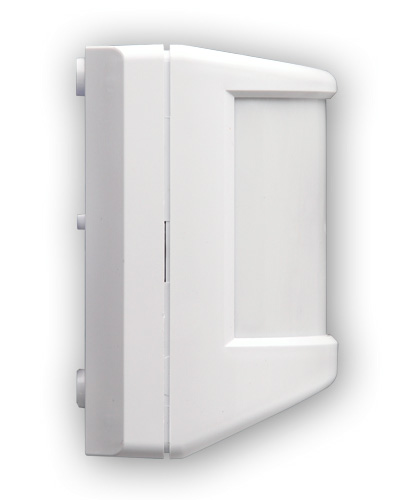

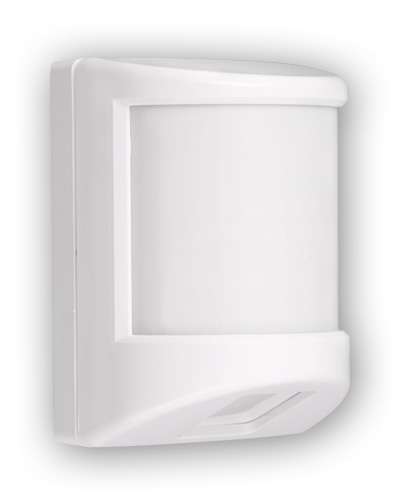

Извещатель охранный объемный «Астра-6»

Извещатель охранный объемный «Астра-6» - предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле.Коммутация: допустимый ток через контакты реле не более 0.08А., допустимое напряжение на контактах реле не более 100В.Принцип работы: принцип действия извещателя «Астра-6» основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком зоны обнаружения, которая состоит из чувствительных зон. Каждая чувствительная зона состоит из двух элементарных чувствительных зон.Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемником излучения.Электрический сигнал с пироэлектрического приемника поступает на микроконтроллер, который в соответствии с заданным алгоритмом работы формирует извещение 'Тревога' размыканием выходной цепи оптоэлектронного реле.Прямое назначение: обнаружение проникновения в охраняемое пространство и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле.Основные особенности извещателя «Астра-6»:

• антисаботажная зона;
• микропроцессорный анализ сигнала;
• дискретная регулировка обнаружительной способности;
• наличие тестового режима на проход;
• режим 'память тревоги;
• температурная компенсация;
• широкий диапазон рабочих температур;
• устойчивость к внешней засветке не менее 6500 лк;
• оптоэлектронное реле;

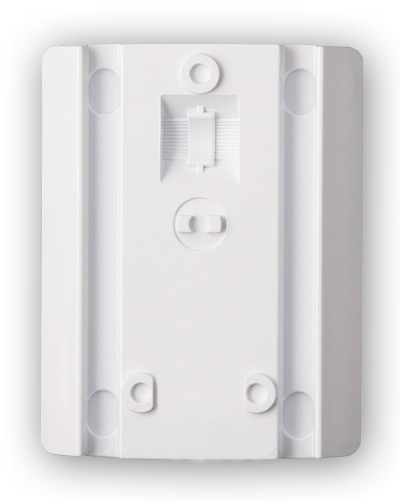

• возможность установки с применением кронштейна (поворотного или шарикового);

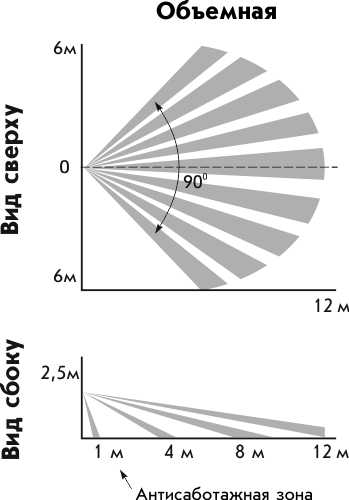

• объемная зона обнаружения (линза - 'стандарт ').

Основные технические характеристики извещателя «Астра-6»:

дальность действия извещателя	12 м
угол зоны обнаружения в горизонтальной плоскости	90°
рекомендуемая высота установки	2,5 м
напряжение питания	7,5÷15 В
потребляемый ток, не более	15 мА
сопротивление канала реле в дежурном режиме, не более	8 Ом



Условия эксплуатации:
- температура	от -30 до 50°С
- относительная влажность воздуха без конденсации влаги	до 95% при 35°С
- степень защиты оболочкой	IP41
