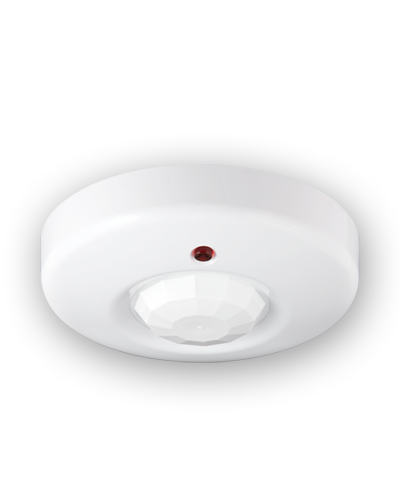

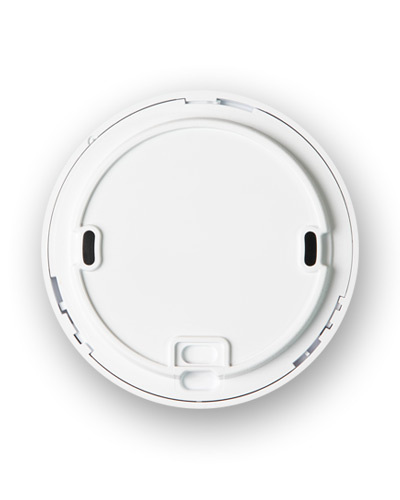

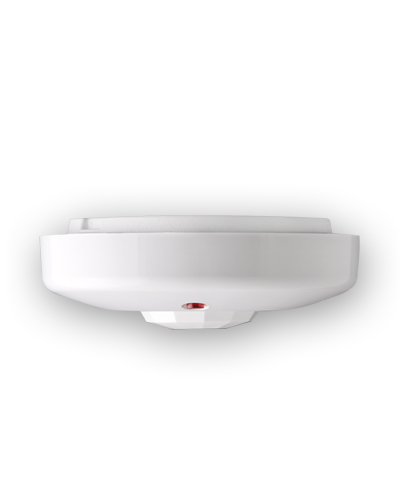

Извещатель охранный объемный «Астра-7» исп. А

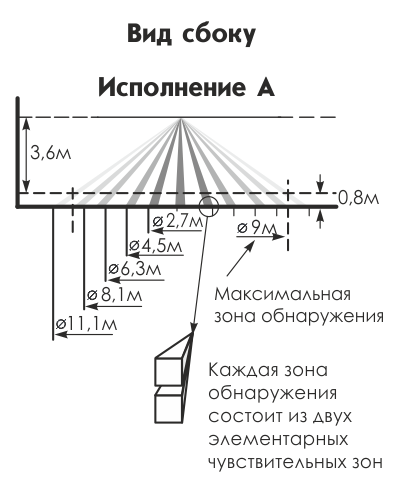

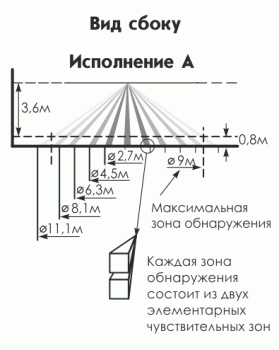

Извещатель охранный объемный «Астра-7» исп. А - Извещатель предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле.Коммутация: электропитание извещателя осуществляется от любого источника постоянного тока с номинальным напряжением 12 В с амплитудой пульсации не более0,1 В.Принцип работы: принцип действия извещателя «Астра-7» исп. А основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком зоны обнаружения, которая состоит из чувствительных зон. Каждая чувствительная зона состоит из двух элементарных чувствительных зон.Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемником излучения.Электрический сигнал с пироэлектрического приемника поступает на микроконтроллер, который в соответствии с заданным алгоритмом работы формирует извещение 'Тревога' размыканием выходной цепи оптоэлектронного реле.Прямое назначение: обнаружение проникновения в охраняемое пространство и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле.  Основные особенности извещателя «Астра-7» исп. А:

• максимальная высота установки до 3,6 м;
• 110 элементарных чувствительных зон;
• микропроцессорный анализ сигнала;
• дискретная регулировка обнаружительной способности;
• температурная компенсация;
• широкий диапазон рабочих температур;
• устойчивость к внешней засветке не менее 6500 лк;
• режим 'память тревоги';
• контроль вскрытия корпуса;
• оптоэлектронное реле;
• установка на потолке, объемная круговая зона обнаружения.

Основные технические характеристики извещателя «Астра-7» исп. А:

диаметр зоны обнаружения	9 м
рекомендуемая высота установки	2,4÷3,6 м
угол зоны обнаружения в горизонтальной плоскости	360°
напряжение питания	8÷15 В
потребляемый ток, не более	15 мА
сопротивление канала реле в дежурном режиме, не более	8 Ом



Условия эксплуатации:
- температура	от -30 до 50°С
- относительная влажность воздуха без конденсации влаги	до 95% при 35°С
- степень защиты оболочкой	IP41
