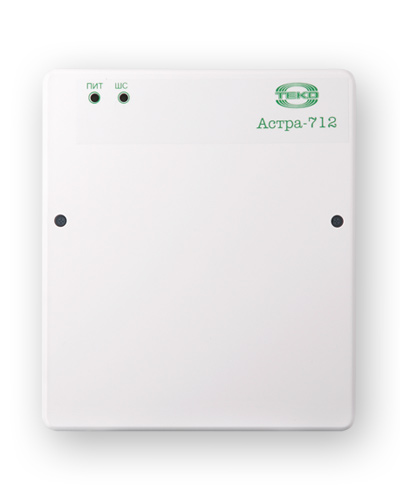

Прибор приемно-контрольный Астра-712/1

Приемно-контрольный прибор Астра-712/1 используется как устройство сбора и обработки сигналов c различного рода охранно-пожарных извещателей и применяется в системах сигнализации (охранной, пожарной, аварийной или т.п.). При возникновении аварийной ситуации на контролируемом объекте прибор формирует тревожный сигнал, который передает на пульт централизованного наблюдения (ПЦН). Прибор оборудован одним шлейфом сигнализации для подключения охранно-пожарных извещателей и имеет один релейный выход, который позволяет формировать сигнал тревоги для передачи на ПЦН. Прибор приемно-контрольный Астра-712/1 предназначен:

• управление средствами оповещения;
• выдача тревожных извещений на ПЦН через релейный выход;
• выдача информации по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, радиопередающее устройство РПД Астра-РИ;
• обеспечение питающим напряжением активных извещателей и других устройств.
• контроль состояния 1 шлейфа сигнализации (ШС) с включенными охранными или пожарными извещателями

Технические данные Астра-712/1

Питание от:
- сети переменного тока частотой 50 Гц напряжением	187÷242 В
- АКБ напряжением	12÷14 В
Параметры ШС:
- напряжение на клеммах ШС в дежурном режиме	от 9 до 14 В
- ток короткого замыкания по ШС, не более	20 мА
Время интегрирования ШС:
- охранный	70±10 мс
- пожарный	300±30 мс
Сопротивление ШС:
- 'норма'	от 3 до 5 кОм
- 'нарушение' охранный	от 0 до 3 или более 5 кОм
- 'нарушение' пожарный	от 1,5 до 3 или от 5 до 12 кОм
- 'неисправность' пожарный	от 0 до 1,5 или более 12 кОм
ток в ШС для питания извещателей	3,5 мА
величина пульсации по выходу ' 12В'	100 мА
напряжение АКБ, при котором включается индикация разряда	11,5±0,3 В
напряжение АКБ, при переходе в 'спящий' режим	10,5±0,3 В
напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения)	10,0±0,3 В
габаритные размеры прибора	165х190х79 мм
Масса прибора:
- с АКБ	3,9 кг
- без АКБ	1,3 кг
Максимальный ток нагрузки выходов:
- внешнего звукового оповещателя с АКБ(клеммы 'SND' и ' Bat_out')	1,5 А
- внешнего звукового оповещателя без АКБ(клеммы 'SND' и ' 12V')	0,1 А
- внешнего светового оповещателя (клеммы 'LHT' и ' 12V')	50 мА
- управления (клеммы 'ARM_out' и ' 12V')	50 мА
Условия эксплуатации:
- температура, с АКБ	от -10 до 55°С
- температура, без АКБ	от -30 до 55°С
- относительная влажность воздуха без конденсации влаги	до 93% при 40°С
- степень защиты оболочкой	IP41
Технические данные по типам приборов		712/1	712/2	712/4	712/8
количество ШС, подключаемых к приборам:		1	2	4	8
количество релейных выходов		1	2	3	3
мощность, потребляемая прибором от сети переменного тока в дежурном режиме (без учета внешней нагрузки) и в режиме тревоги, Вт, не более		5	5	15	15
ток, потребляемый приборами от АКБ, мА, не более:- в дежурном режиме- в режиме 'Тревога'		110120	110120	150170	180200
ток максимальной нагрузки по выходу ' 12В', мА, не более		550±50	550±50	750±50	750±50
ток при коротком замыкании по выходу ' 12В', мА, не более		40±1	40±1	40±2	40±2
время работы от АКБ в дежурном режиме без учета питания внешней нагрузки, ч		60	60	48	36
