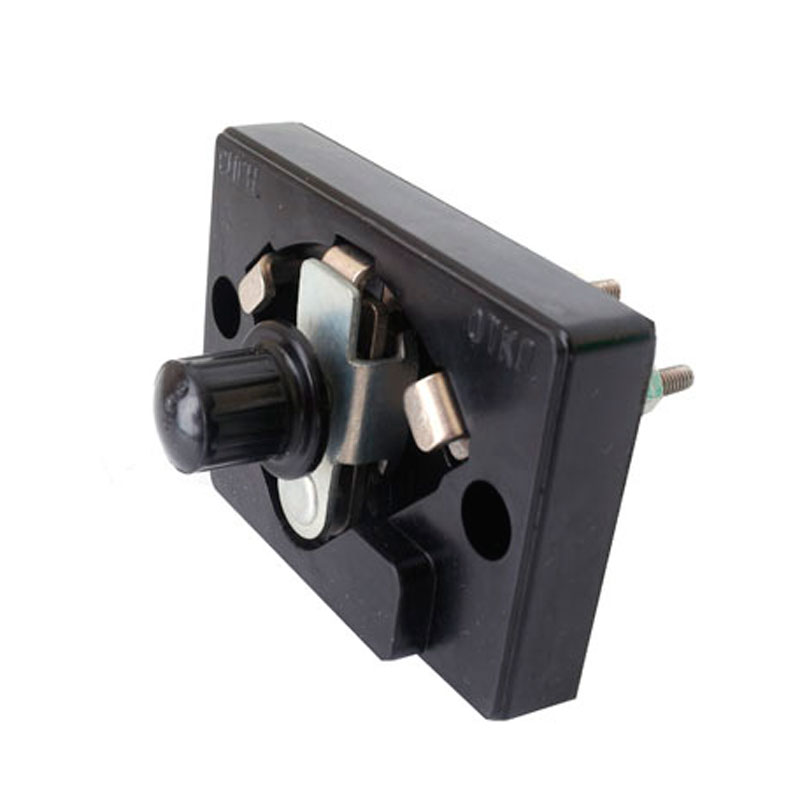

Накладка контактная НКР-3

Назначение

Накладка контактная НКР-3 предназначена для неавтоматических переключений без тока цепей защиты станций и подстанций с номинальным током до 10А и номинальным напряжением до 380 В переменного тока 50 Гц и до 220 В постоянного тока.Накладка НКР-3 имеет три фиксированных положения. Особенность конструкции накладки позволяет организовывать точку подключения схемы с видимым разрывом, что является положительным моментом при обслуживании оперативных цепей.

Область применения

Накладка НКР-3 широко используется в цепях релейной защиты и автоматики в качестве вспомогательного устройства.

Комплектность

• Накладка НКР-3 - 1 шт,
• Техническое описание и инструкция по эксплуатации - 1 экз.

Условия эксплуатации

Оптимальными условиями для использования накладки являются

• температура окружающей среды до 45С,
• высота над уровнем моря до 2000 м .

 Технические характеристики

Параметры	Значение
Допустимое напряжение
·      переменный ток 50 Гц·      постоянный ток	380 В
	220 В
Допускаемый ток	до 10 А
Количество коммутируемых цепей	3
Количество переключаемых положений ручки	3
Степень защиты	Р00 по ГОСТ 14254
Допускаемое присоединение к контактным выводам проводников из меди или алюминия	2 шт. сечением до 2,5 мм2
Сопротивление изоляции	20 мОм в холодном состоянии6 мОм в нагретом состоянии
Механическая износостойкость накладок переключений	не менее 1000

Пример записи формулировки заказа накладки контактной типа НКР:

• НКР-3
