88.02.0.230.0002 универсальное реле времени для монтажа на лицевую панель

Многофункциональный таймер Finder серии 88 коммутируется с различными типами питания. Монтаж происходит на на переднюю панель прибора или с помощью розетки.

Исполнения серии 88:

1) Тип 88.02:

• Многофункциональные
• 11 штырьковых контактов
• Штепсельный разъем для использования с розетками 90 серии.

Функции:

AI: Задержка включенияDI: Импульс при включенииGI: С задержкой при фиксированномSW: Симметричный повтор цикла: пуск во включенном состоянииBE: Задержка отключения по сигналуCE: Задержка включения и выключения по сигналуDE: Импульс по сигналу при включении2) Тип 88.12:

• Многофункциональные
• 8 штырьковых контактов, 2 контакта с задержкой срабатывания или 1 контакт с задержкой 1 контакт без задержки
• Штепсельный разъем для использования с розетками 90 серии.

Функции:

Al a: Задержка включения (2 контакта с задержкой)Al b: Задержка включения (1 контакт с задержкой включения 1 контакт без задержки)Dl a: Импульс при включении (2 контакта с задержкой)Dl b: Импульс при включении (1 контакт с задержкой включения 1 контакт без задержки)GI: Задержка при фиксированном импульсе (0,5 с)SW: Симметричный повтор цикла: пуск во включенном состоянииТехническое исполнение:

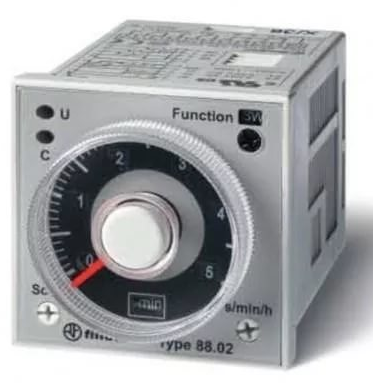

• 88.02.0.230.0002 - Универсальное, многофункциональное реле времени для монтажа на лицевую панель, 11 штырьковый разъём; функции: AE, BE, DE, AI, SW; 2 перекидных контакта 8А (~/= 24-230В AC/DC)

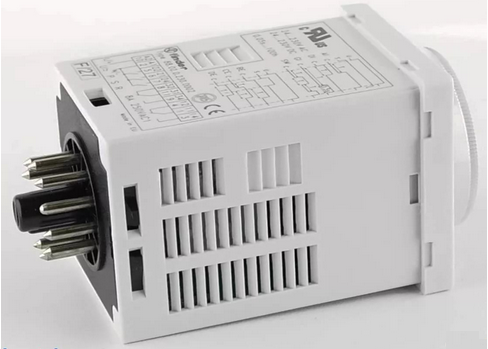

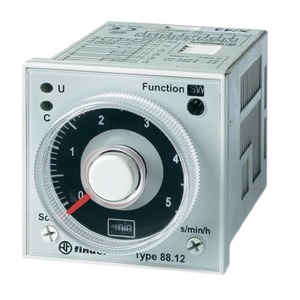

• 88.12.0.230.0002 - Универсальное, многофункциональное реле времени для монтажа на лицевую панель, 8 штырьковый разъём; функции: AI a, AI , DI a, DI b; 2 перекидных контакта 8А ( 24-48В DC/ 24-240В AC )
