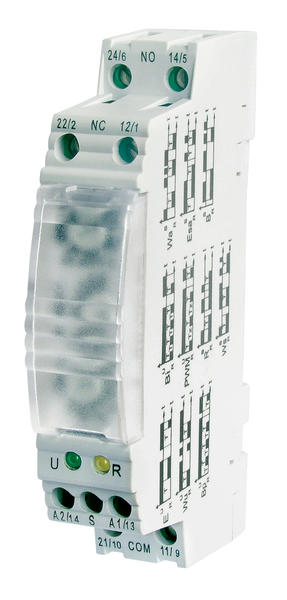

Реле времени TR4N-24AC/DC-14-M

Реле времени TR4N - это универсальные и надежные компоненты для систем промышленной автоматики. Реле также используются в различных других электрических системах. Отличаются высокой способностью коммутации, а также высоким электрическим и механическим ресурсами. Отвечают требованиям электромагнитной совместимости.Реле имеют компактный корпус. Реле TR4N 1С/О, 2С/О предназначены для непосредственного монтажа на ДИН - рейке 35 мм в соотв. с EN 50022.Техническая информацияКонтактные данныеКоличество и тип контактов: 1 C/O, 2 C/OМаксимум. напряжение переключения переменный ток 440 ВНоминальная нагрузка AC1 16 A /250 V AC; 8 A /250 V ACМаксимум. нагрузка AC1 1P - 4000 ВА; 2P - 2000 ВАСхема управления входомНоминальное напряжение: 50/60 Гц переменного тока 115 - 230 В AC: 50/60 Гц AC/DC 12 - 24 В изоляция.Диэлектрическая прочность: ввод, вывод 2500 В переменного токаОбщие данныеРабочая температура окружающей среды: -20 ... 55 oCДанные временного модуля функции: E, Wu, Bp, Bi, PWM, R, Ws, Wa, Esa, BВременные интервалы: 1s ... 10 dМинимум время длительности импульса: AC: ≥ 25 мс, постоянный ток: ≥ 15 мс

Габаритные размеры реле времени TR4N 1CO, 2CO:

Схема коммутации (вид со стороны выводов):
