Реле времени РЭВ-811 24В

Реле времени РЭВ-811Реле электромагнитные постоянного тока серии РЭВ 811 применяются в схемах автоматического управления в качестве электромагнитных реле времени (РЭВ 811 - РЭВ 818, РЭВ 880), контроля тока (РЭВ 830), контроля напряжения (РЭВ 821, РЭВ 825) и промежуточных (РЭВ 822, РЭВ 826), в том числе и электрооборудования вагонов метрополитена (РЭВ 811Т - РЭВ 814Т).Контакты реле позволяют на месте эксплуатации путем несложной пересборки одних и тех же деталей изменить исполнение контактов в пределах общего количества 2 (1 «3» и 1 «Р») или 4 (2 «3» и 2 «Р») (применение 4 «Р» контактов заводом не рекомендуется, т. к. при этом надежная работа реле не обеспечивается).Реле могут быть отрегулированы на ток втягивания в пределах 30÷80% от номинального тока катушки (тропического исполнения в пределах 45÷80%).

Номинальный ток контактов, А	10
Номинальное напряжение цепи управления, ВРЭВ 811 - РЭВ 818, РЭВ 821, РЭВ 822,РЭВ 825, РЭВ 826, РЭВ 830РЭВ 811Т - РЭВ 814Т	24, 48, 110, 22075, 110
Номинальный ток цепи управления реле РЭВ 830, А	1,6, 2,5, 4, 6, 10, 16, 25, 40, 63, 100, 160, 250, 320, 400, 630
Время срабатывания реле при U , с, не более:РЭВ 811 - РЭВ 818РЭВ 822, РЭВ 826,РЭВ 821, РЭВ 825	0,30,1от 0,05 до 0,2
Коммутационная износостойкость реле, млн. циклов ВО, не менее	2
Механическая износостойкость реле, млн. циклов ВО, не менее:без замены сменных частейс заменой сменных частей	2010
Допустимые режимы работы	прерывисто-продолжительный; кратковременный; повторно-кратковременный (ПВ 40 %).
Присоединение проводников к контактам и катушкам	переднее
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У3, Т3, УХЛ4
Масса, кг, не более	3,5

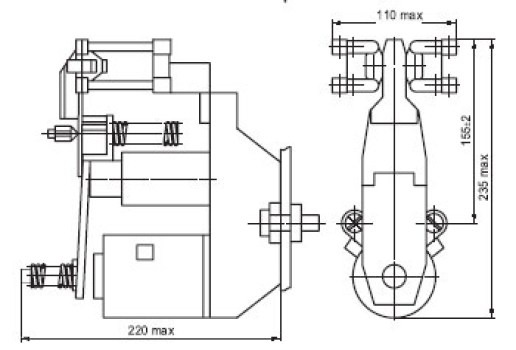

Габаритные размеры, ШхВхГ, ммРЭВ 811 - РЭВ 818РЭВ 821, РЭВ 822РЭВ 825, РЭВ 826РЭВ 830РЭВ 880	150х200х135110х190х180150х200х180155х190х180150х250х220

 Реле времени поставляются отрегулированными на максимальную выдержку времени для данного типа реле. В случае необходимости другой регулировки в вышеуказанных пределах она должна быть произведена на месте заказчиком.

Тип реле	Число контактов		Пределы регулировки выдержки времени, с
			отключением катушки		закорачиванием катушки
РЭВ 811	1«З»,1«Р»		0,25-1		0,4-1,5
РЭВ 811Т
РЭВ 812			0,8-2,5		0,9-2,8
РЭВ 812Т
РЭВ 813			2-3,5		2,2-3,8
РЭВ 813Т
РЭВ 814			3-5		3,8-5,5
РЭВ 814Т
РЭВ 815	2«З», 2«Р»		0,25-0,6		0,4-0,9
РЭВ 816			0,5-1,5		0,6-1,7
РЭВ 817			1,2-2,5		1,3-2,7
РЭВ 818			2-3,5		2,2-3,8
РЭВ 881	1«З»,1«Р»		4,5-8		5-9
РЭВ 882			7-12		8-13
РЭВ 883	2«З», 2«Р»		3-6		4-7
РЭВ 884			5-10		6-11
Тип реле		Исполнение контактов		Напряжение втягивания, в % от Uн
РЭВ 821, РЭВ 822		1 «З», 1 «Р»		25÷80 (не менее 65)
РЭВ 825, РЭВ 826		2 «З», 2 «Р»		35÷80 (не менее 65)
