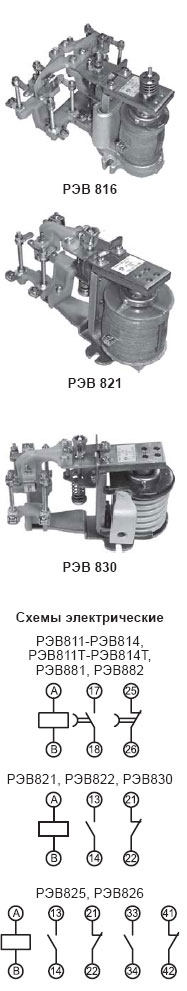

Реле времени РЭВ-821...827

Реле электромагнитные постоянного тока серии РЭВ 821…827 применяются в схемах автоматического управления в качестве электромагнитных реле времени (РЭВ 811 - РЭВ 818, РЭВ 880), контроля тока (РЭВ 830), контроля напряжения (РЭВ 821, РЭВ 825) и промежуточных (РЭВ 822, РЭВ 826), в том числе и электрооборудования вагонов метрополитена (РЭВ 811Т - РЭВ 814Т).Контакты реле позволяют на месте эксплуатации путем несложной пересборки одних и тех же деталей изменить исполнение контактов в пределах общего количества 2 (1 «3» и 1 «Р») или 4 (2 «3» и 2 «Р») (применение 4 «Р» контактов заводом не рекомендуется, т. к. при этом надежная работа реле не обеспечивается).Реле могут быть отрегулированы на ток втягивания в пределах 30÷80% от номинального тока катушки (тропического исполнения в пределах 45÷80%).Технические характеристики:

Номинальный ток контактов, А	10
Номинальное напряжение цепи управления, ВРЭВ 811 - РЭВ 818, РЭВ 821, РЭВ 822,РЭВ 825, РЭВ 826, РЭВ 830РЭВ 811Т - РЭВ 814Т	24, 48, 110, 22075, 110
Номинальный ток цепи управления реле РЭВ 830, А	1,6, 2,5, 4, 6, 10, 16, 25, 40, 63, 100, 160, 250, 320, 400, 630
Время срабатывания реле при U , с, не более:РЭВ 811 - РЭВ 818РЭВ 822, РЭВ 826,РЭВ 821, РЭВ 825	0,30,1от 0,05 до 0,2
Коммутационная износостойкость реле, млн. циклов ВО, не менее	2
Механическая износостойкость реле, млн. циклов ВО, не менее:без замены сменных частейс заменой сменных частей	2010
Допустимые режимы работы	прерывисто-продолжительный; кратковременный; повторно-кратковременный (ПВ 40 %).
Присоединение проводников к контактам и катушкам	переднее
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У3, Т3, УХЛ4
Масса, кг, не более	3,5
Габаритные размеры, ШхВхГ, ммРЭВ 811 - РЭВ 818РЭВ 821, РЭВ 822РЭВ 825, РЭВ 826РЭВ 830РЭВ 880	150х200х135110х190х180150х200х180155х190х180150х250х220
