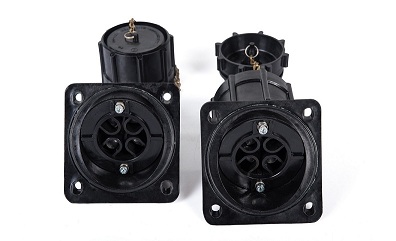

Вилки панельные ВП-32-5В1М

Назначение

Вилка панельная ВП-32-5В1М предназначена для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках напряжением 380 В переменного и постоянного тока для 5-контактных соединителей,  660 В переменного тока и до 440 В постоянного тока для остальных исполнений, частотой до 60 Гц, эксплуатируемых внутри и снаружи помещений. Выпускаются в нескольких исполнениях: переносная (кабельная) и панельная, на токи 16, 25, 40, 63, 160 А, 4-контактные, 250, 400 А — 1-контактные, 16, 32, 63 А — 5 — контактные.

Особенности

• Вилки ВП-32-5В1М имеют широкий диапазон значений номинального тока.

Ответная часть для соединения и разъединения:

• Розетка кабельная РК-32-5В1М

Конструкция

Вилка ВП-32-5В1М панельного исполнения — из фланца крышки, механизма фиксации, контактной системы с изоляторами. Разъемы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» — «закрыто») четкая и ясно ощутимая операция. Структура условного обозначенияХ1 Х2 Х3 — Х4 Х5Х1 – обозначение составных частей соединителя:В – вилкаР – розеткаХ2 – исполнения по назначению:К – кабельные (переносные)П – стационарные (панельные)Х3 – номинальный ток, А: 16, 25, 32, 40, 63, 160, 250, 400Х4 – число контактов: число контактов: 1; 4 (3P PE); 5 (3P N PE)В1 – климатическое исполнение и категория размещения по ГОСТ 15150Х5 – условное обозначение модернизации соединителей:М – обозначение наличия электрической блокировки для пятиконтактных соединителей (наличие блок-контакта)К – для четырех- и одноконтактных соединителей Технические характеристикиНоминальное напряжение:для 5-ти контактных соединителей:переменного тока до 380 Впостоянного тока до 380 Вдля остальных исполнений:переменного тока до 660 Впостоянного тока до 440 ВНоминальный ток: до 400АНоминальная частота: 60 ГцКлиматическое исполнение и категория размещения: В1Температура эксплуатации: от -60°С до 50°СУровень пылевлагозащиты: IP67Пример обозначения для заказа вилки панельной 5 контактов, 32А:

• ВП-32-5В1М
