Дренажное устройство слива конденсата ДУ-ВЭЛ-е-Л-М20х1.5

Назначение

Дренажное устройство слива конденсата ДУ-ВЭЛ с маркировкой взрывозащиты ExeIIU и ExdIU /ExdIIU, предназначено для оборудования, которое чувствительно к конденсации влаги или собира­ет влагу в нормальных режимах его эксплуатации.Устройства ДУ ВЭЛ выполняют функцию дренажного устройства при установке на входе в нижней части оборудования . Также оно обеспечивают смешивание внутреннего воздуха с внешней средой при нормальных условиях окружающей среды, не допуская при этом проникновения в корпус пыли и влаги.

Особенности

• Применение дренажных устройств позволяет в корне исключить собирание влаги внутри изделия.

Конструкция

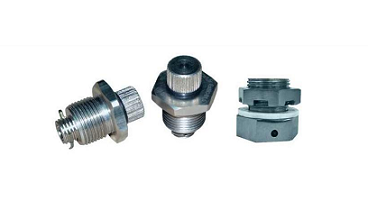

Дренажное устройство ДУ-ВЭЛ-е имеет фильтр для концентрации влаги и дальнейшего ее испарения в окружающую среду через отверстия в штуцере.Дренажное устройство Ду-ВЭЛ-d выполнено в виде штуцера с вкрученным внутрь стержнем.Резьба на стержне частично срезана.Структура условного обозначенияДУ-ВЭЛ Х1 - Х2 - М20 В1,5ДУ-ВЭЛ – дренажное устройство производства ВЭЛАНХ1 – индекс, указывающий на маркировку взрывозащиты:е – с маркировкой взрывозащиты ExeIIUd – с маркировкой взрывозащиты ExdIU /ExdIIUХ2 – материал дренажного устройства:Л – латуньН – нержавеющая стальС – сталь конструкционная с антикоррозийным покрытиемМ20 – резьба дренажного устройства М20х1,5В1,5 – климатическое исполнение и категория размещения Технические характеристикиМаркировка взрывозащиты: ExeIIU, ExdIU/ExdIIUУровень пылевлагозащиты: IP66Материал исполнения: никелированная латунь, нержавеющая сталь, конструкционная сталь с антикоррозионным покрытиемКлиматическое исполнение и категория размещения: В1,5Температура эксплуатации: от -60°С до 55°С
