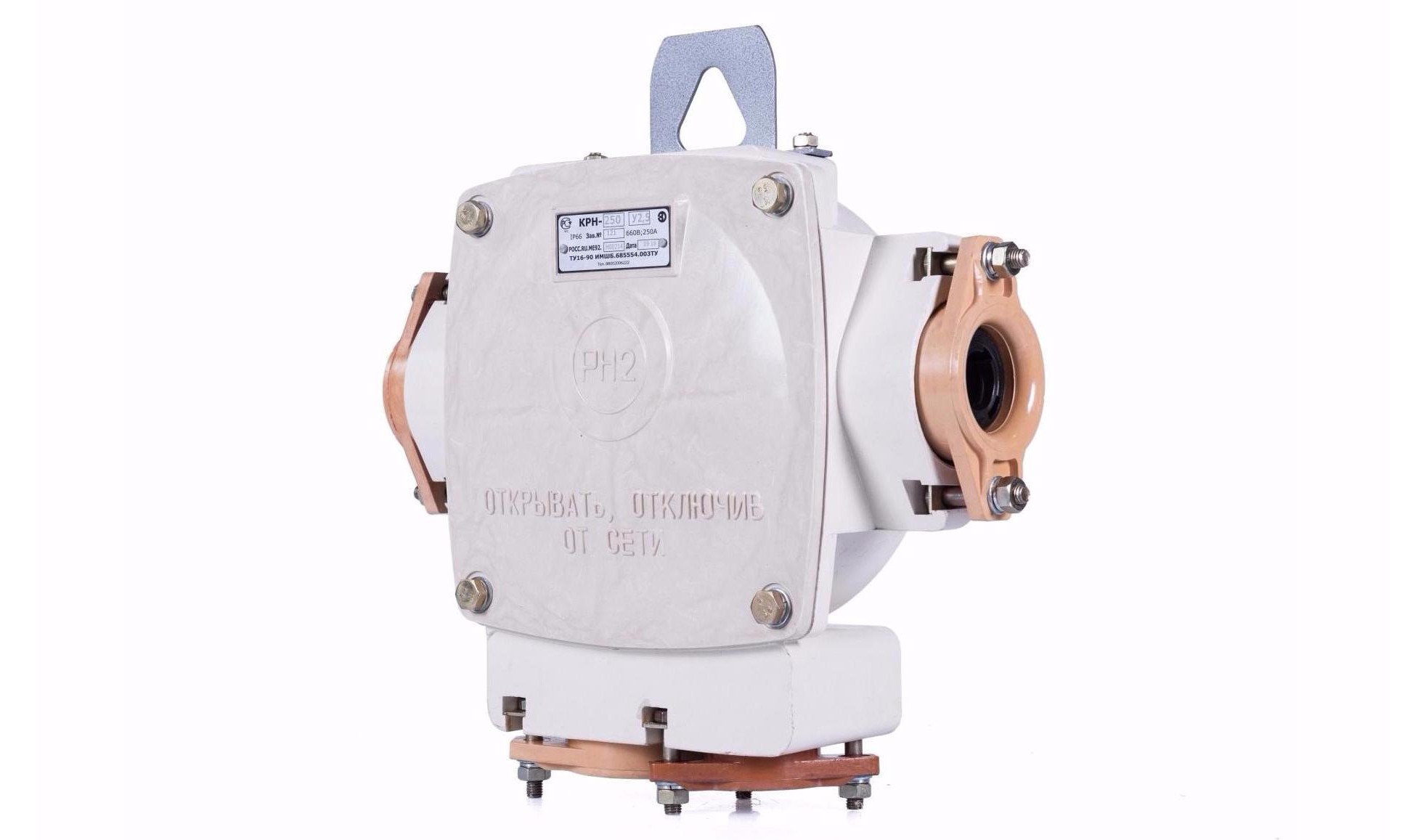

Коробки разветвительные КРН

Описание Коробки разветвительные КРН

Купить Коробки разветвительные КРН, артикул , по выгодной цене 1 ₽ вы можете в магазине электронных компонентов TDK Electro. Уточнить технические характеристики или спецификацию компонентов, подобрать аналог, узнать наличие и оформить заказ можно на сайте или позвонив по телефону +7 (473) 295-28-72.

Назначение

Коробка разветвительная КРН предназначена для соединения и разветвления гибких и бронирован­ных кабелей, проводов с медными и алюминиевыми жилами на горнорудных предприятиях черной и цветной металлургии. Окружающая среда не взрывоопасна.

Особенности

• Большое сечение подводимых жил кабеля.
• Прочный корпус.
• Коробка КРН предназначена для эксплуатации в подземных выработках рудников и шахт, не опасных в отношении взрыва, газа и пыли.

Конструкция

Корпус имеет четыре вводных устройства, обеспечивающих уплотнение гибких кабелей с наруж­ным диаметром от 24 до 52 мм (сечение жил кабелей от 6 до 70 мм²) и приспособление для подве­ски коробки. Кабели фиксируют при помощи специальных втулок, обеспечивающих разгрузку жил от растягивающих усилий и скручивания.В корпусе смонтированы шесть зажимов, соединенные попарно шинами, предназначенными для силовых цепей, и три заземляющих зажима, соединенные между собой шинами. Зажимы, пред­назначенные для силовых цепей, рассчитаны на присоединение жил кабелей с наконечниками и без наконечников. Структура условного обозначенияКРН-Х1 Х2Х3:К - коробкаР - разветвительнаяН - рудничное нормальное исполнениеХ1 - номинальный ток, А: 200 или 250Х2 - климатическое исполнение У; ХЛ; ТХ3 - категория размещения 2,5. Технические характеристикиМаркировка взрывозащиты РН2Уровень пылевлагозащиты: IР66Материал изготовления коробки: пластикДиаметр подводимых кабелей: от 24 мм до 52 ммСечение жил подводимых кабелей: от 6,0 мм² до 70,0 мм²Номинальное напряжение: до 660ВТемпература окружающей среды: от - 60 °С до 45°СКоличество зажимов силовых/заземления: 6/3Номинальный ток: 200, 250 А
