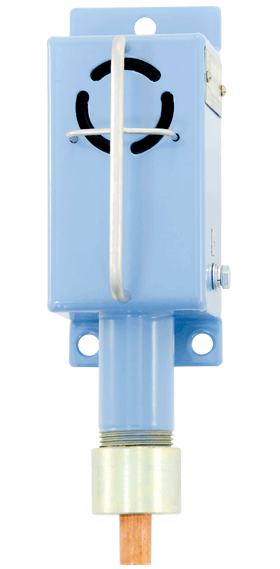

Оповещатели серии ВС-5-ГС

Назначение

Оповещатель ВС-5-ГС выполнен в корпусе из алюминиевого сплава, полость которого заполнена эпоксидным компаундом. В корпусе расположена плата контроллера и пьезосирена. В нижней части корпуса находится кабельный ввод, в котором имеются винтовые клеммные зажимы.Принцип работы: После подачи питания оповещатель принимает данные о контролируемых уровнях датчиков, подключенных к линии СЕНС. Канал сигнализации устройства (звуковой) включается в различных режимах в зависимости от полученных состояний контролируемых уровней датчиков.Настраиваемые параметры: тип модуляции частоты звукового сигнала; уровень звукового давления (режимы ”громкий” и “пониженной громкости”); включение от заданных значений контролируемых уровней одного или нескольких датчиков, с возможностью задания приоритета; таймер продолжительности сигнализации.Управление. Оповещатель  ВС-5-ГС может отключаться по сигналу, подаваемому в линию при нажатии кнопки прибора индикации и управления типа МС-К-500, кнопки КН-ЛИН-СТОП или из программы “АРМ СИ СЕНС”. Со стороны линии СЕНС оповещатель является “ведущим”. Это допускает использование оповещателя совместно с датчиками без дополнительных вторичных приборов СИ СЕНС.

Технические характеристики

Напряжение питания, В	от 6 до 13 1)
Потребляемый ток2), мА, не более	160 2)
Уровень звука, дБА/м, не менее	100 2) 3); 94 2) 4)
Частота звука, Гц	от 1500 до 4000
Температура окружающей среды, °С	от минус 50 до плюс 60
Климатическое исполнение по ГОСТ 15150	УХЛ, УТ и М
Степень защиты по ГОСТ 14254	IP67
Маркировка взрывозащиты	1 Ex s II T3
Масса, кг, не более	0,6
Срок службы, лет, не менее	10
Примечания.1) От линии СЕНС (номинальное напряжение 9 В).2) При номинальном напряжении питания.3) В громком режиме.4) В режиме пониженной громкости
