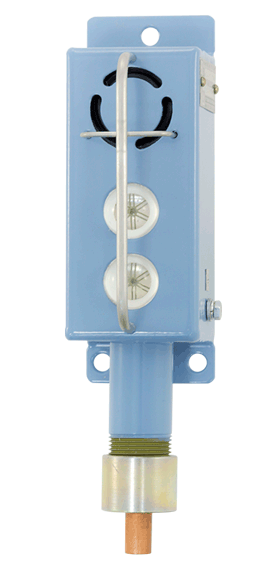

Сигнализаторы ВС-3-2СФ-ГС-24В

Назначение

Сигнализатор ВС-3-2СФ-ГС обеспечивает подачу звуковых и световых сигналов для привлечения внимания персонала в аварийных и иных ситуациях.Применяются ВС-3-2СФ-ГС во взрывоопасных зонах помещений и наружных установок на опасных производственных объектах, транспортных средствах, судах. Могут применяться в условиях воздействия атмосферных осадков, солнечного излучения.

Устройство, принцип работы

Корпус выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытия. Полость корпуса заполнена эпоксидным компаундом. На лицевой панели расположены звуковой пьезоизлучатель и яркий многокристалльный светодиод. В нижней части корпуса расположен кабельный ввод с двухпроводным круглым кабелем для подключения. Кабель съемный – в отсеке кабельного ввода имеются винтовые клеммные зажимы для подключения кабеля. Номинальное напряжение питания, цвет свечения индикатора, функция выбора режимов звучания и свечения, комплектация кабельного ввода определяются при заказе.Cигнализатор ВС-3-2СФ-ГС позволяет выбрать режимы звучания и свечения. Имеет шесть мелодий, два уровня громкости, четыре варианта задержки включения звуковой сигнализации после подачи электропитания (0, 5, 10 или 15 с), четыре режима работы светового индикатора (постоянное свечение, мигание с частотой 4, 2 или 0.5 Гц). Настройка осуществляется поднесением магнита из комплекта поставки к определенному месту корпуса.При подаче питания прерывисто загорается светодиод и звучит модулированный «тревожный» звуковой сигнал. Световая и звуковая сигнализации ВС-3-П производятся в предварительно выбранном режиме.

Технические характеристики

Исполнение	«6В»	«12В»	«24В»
Напряжение питания, В	от 4.7 до 9 (DC)	от 9 до 16 (DC)	от 20 до 28 (DC)
Потребляемый ток1), мА, не более	—	400 1) 2)	260 1) 3)
Потребляемая мощность, Вт, не более	1,1 4)	—
Сила света1), мкд, не менее	500
Полный угол обзора, град, не менее	110
Уровень звука, дБА/м, не менее	95 1)	102 1)
Снижение уровня звука в режиме пониженной громкости 5), дБА, не менее	—	6
Частота звука, Гц	от 1500 до 4500
Температура окружающей среды, °С	от минус 50 до плюс 60
Климатическое исполнение по ГОСТ 15150	УХЛ, УТ и М
Степень защиты по ГОСТ 14254	IP67
Маркировка взрывозащиты	1 Ex s II T3
Масса, кг, не более	0,7
Полный срок службы, лет, не менее	15
Примечания:1) При номинальном напряжении питания.2) Суммарно (ток потребления звукового канала - 250 мА, одного красного / желтого светоизлучателя - 50 мА, зеленого / синего - 75 мА).3) Суммарно (ток потребления звукового канала - 160 мА, одного красного / желтого / зеленого / синего светоизлучателя - 50 мА).4) Для одного канала - светового или звукового.5) Только для исполнения «П»
