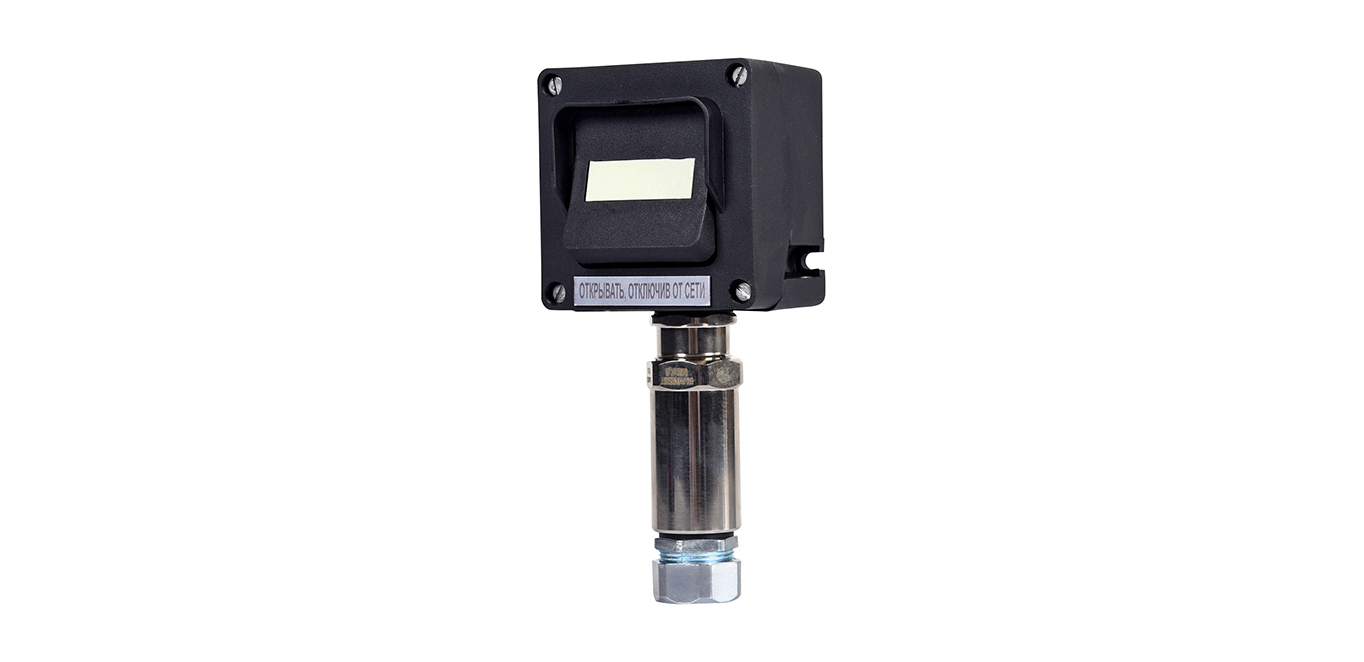

Клавишный выключатель КВВ-1

Назначение

Клавишный выключатель КВВ-1 предназначен для включения и прекращения подачи электроэнергии к приводам и прочим электрическим устройствам во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.

Особенности КВВ-1

• Благодаря лабиринтному уплотнению крышки корпуса обеспечивается высокий уровень защиты от влаги и пыли.
• Материалы, используемые для изготовления устройства, отличаются высокой степенью надежности и хорошо зарекомендовали себя при внутреннем и наружном монтаже на химических установках и устройствах, работающих в открытом море.
• Выключатель оборудован клавишей с большой рабочей поверхностью, что позволяет переключать его, не снимая защитных перчаток. На аппарате имеется защитный бортик для предотвращения непредусмотренного переключения.
• Выключатель снабжен рычагом со светящейся табличкой, не содержащей радиоактивные добавки. Поворот нижней части позволяет переместить ввод провода на верхнюю сторону.

Конструкция

Клавишный выключатель КВВ-1 состоит из корпуса, крышки, клавиши с подпружиненными кулачками и блока контактного с двумя подпружиненными траверсами. Клавиша закреплена в крышке. Блок контактный с винтовыми зажимами располагается внутри корпуса. Крышка имеет защитный бортик для предотвращения непредусмотренного переключения. Клавишный выключатель КВВ-1 может укомплектовываться одним или двумя кабельными вводами. Варианты комплектования кабельными вводами показаны ниже.УСЛОВНОЕ ОБОЗНАЧЕНИЕКВВ - Х1 - Х2 х Х3 - Х4 КВВ – взрывозащищенный клавишный выключательХ1 – схема переключения:1 – «двухсторонний переключатель» (1 н.р. 1 н.р.)2 – «реверсирующий переключатель» (1н.з.)3 – «клавишный выключатель (1н.з. 1н.р.)Х2 – количество кабельных вводов: 1 или 2Х3 – резьба пластикового ввода: М16, М20 или М25Х4 – вид климатического исполнения и категория размещения: УХЛ2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИМаркировка взрывозащиты: 1ExedIICT6 Gb Уровень пылевлагозащиты: IP66Материал корпуса: ударопрочный полиамидНоминальное напряжение: 220 В АСНоминальный ток: 16 АТемпература эксплуатации: от - 60°C до 45°CВид климатического исполнения и категория размещения: УХЛ2Диаметры зажимаемого кабеля, в зависимости от установленного кабельного ввода:4 - 8 мм. - ВК-П-ВЭЛ- М167 - 12 мм. - ВК-П-ВЭЛ- М208 - 17 мм. - ВК-П-ВЭЛ- М25Контактные зажимы: 4 х 2,5 мм2Зажимы заземления (РЕ): 2 х 2,5 мм2Масса: 0,32 кг
