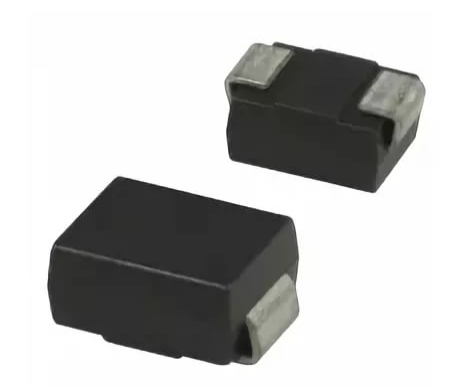

Диод SMBJ16CA

Диод SMBJ16CA - это защитный диод TVS, где он выполняет функцию защиты от перенапряжения при дефектах импульсного блока питания. TVS-диод может выполнять функцию стабилитрона.TVS-диод (Диод SMBJ16CA) может быть несимметричным и симметричным. Первые используются для работы только в сетях постоянного тока, т.к в рабочем состоянии пропускают ток только в одном направлении. Симметричные супрессоры пропускают ток в обои стороны, и поэтому способны работать в сетях переменного тока. Несимметричный защитный ограничитель включается в схему по направлению, противоположному при установке обычных диодов, то-есть анод подключается к отрицательной шине, а катод – к положительной.Общие технические характеристики и отличительные особенности диода SMBJ16CA:

• Монтаж - SMD
• Корпус - DO-214AA (SMB)
• Схема включения - Двунаправленный
• Пиковая мощность - 600Вт
• Максимальное рабочее напряжение - 16В
• Минимальное напряжение пробоя - 8В
• Максимальное напряжение пробоя - 7В
• Напряжение ограничения - 26В
• Обратный ток утечки - 1мкА
• Пиковое значение максимального импульсного тока - 1A
• Полярность: цветная полоса обозначает катод, за исключением моделей с двумя направлениями
• Стандартная упаковка: лента 12 мм EIA STD RS-481)
• Вес - прибл. 0,10 г.
• Линия передачи низкочастотного сигнала (RS232, RS485 и т. д.)

Схема диода SMBJ16CA:
