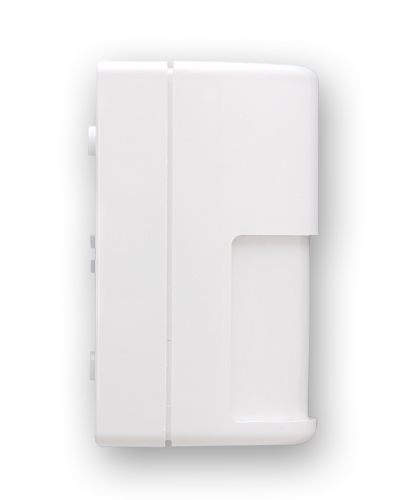

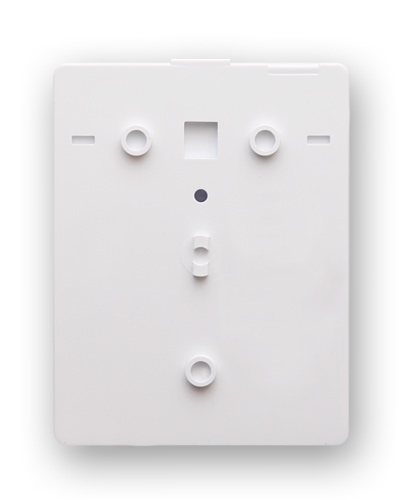

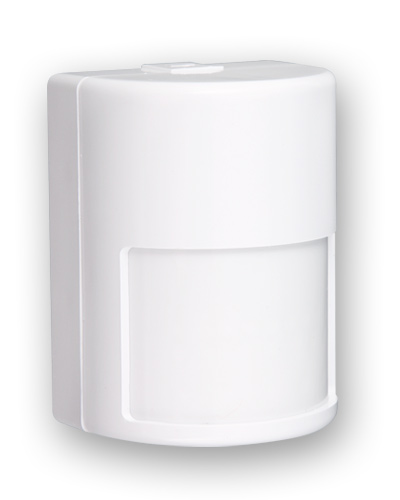

Извещатель охранный объемный «Астра-9»

Извещатель охранный объемный «Астра-9» - предназначен для об-наружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле.Коммутация: электропитание извещателя «Астра-9» осуществляется от любого источника по-стоянного тока с номинальным напряжением 12 В с амплитудой пульсации не более 0,1 В.Принцип работы: принцип действия основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком зоны обнаружения, которая состоит из чувствительных зон. Каждая чув-ствительная зона состоит из двух элементарных чувствительных зон.Чувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемником излучения.Электрический сигнал с пироэлектрического приемника поступает на микроконтроллер, который в соответствии с заданным алгоритмом работы формирует извещение 'Тревога' размыканием выходной цепи оптоэлектронного реле.Прямое назначение: обнаружение проникновения в охраняемое пространство и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле.Основные особенности извещателя «Астра-9»:

• выбор зоны обнаружения положением печатной платы;
• антисаботажная зона;
• микропроцессорный анализ сигнала;
• дискретная регулировка обнаружительной способности;
• тестовый режим на проход;
• режим 'память тревоги';
• температурная компенсация;
• устойчивость к внешней засветке не менее 6500 лк;
• оптоэлектронное реле;
• широкий диапазон рабочих температур;
• комплектация угловым кронштейном;
• объемная зона обнаружения (линза — 'стандарт').

Основные технические характеристики извещателя «Астра-9»:

дальность действия извещателя	10 м
угол зоны обнаружения в горизонтальной плоскости	90°
рекомендуемая высота установки	2,5 м
напряжение питания	8÷15 В
потребляемый ток, не более	15 мА
сопротивление канала реле в дежурном режиме, не более	8 Ом



Условия эксплуатации:
- температура	от -30 до 50°С
- относительная влажность воздуха без конденсации влаги	до 95% при 35°С
- степень защиты оболочкой	IP41
