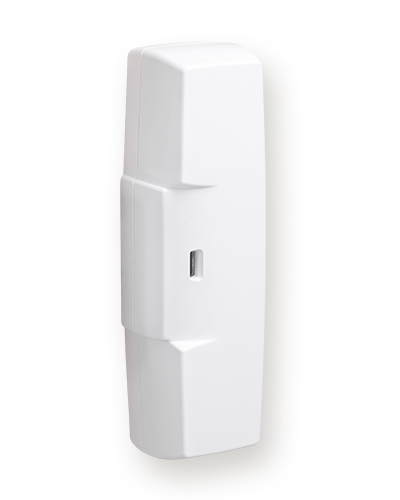

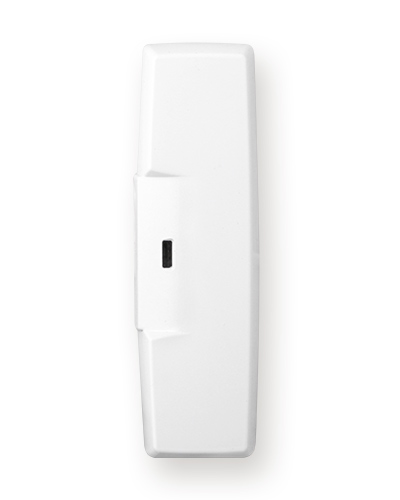

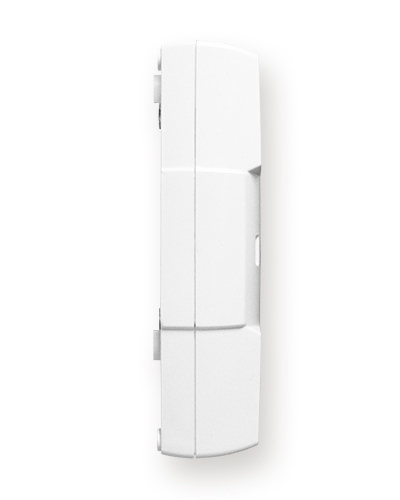

Извещатель охранный вибрационный 'Астра-624' - предназначен для обнаружения ударов по стеклу, резки стекла, а также преднамеренного разрушения типовых металлических сейфов, шкафов и банкоматов, строительных конструкций в виде:- бетонных стен и перекрытий толщиной не менее 0,12 м;- кирпичных стен толщиной не менее 0,15 м, деревянных конструкций с толщиной материа-ла от 20 до 40 мм;- фанеры толщиной не менее 4 мм;- конструкций из древесностружечных плит толщиной не менее 15 мм,с последующим формированием извещения о тревоге путем размыкания выходных контактов сигнального реле Relay.
Коммутация: электропитание извещателя осуществляется от любо-го источника постоянного тока с номинальным напряжени-ем 12 В с амплитудой пульсации не более 0,1 В.
Принцип работы: принцип действия извещателя
'Астра-624' основан на регистрации вибраций, возникающих при ударах по стеклу, резке стекла, попытках разрушения различных строительных конструкций или взломе сейфов, шкафов и банкоматов.В качестве чувствительного элемента используется пьезоэлемент. Электрический сигнал от пьезоэлемента поступает на электронную схему извещателя, которая в соответствии с заданным алгоритмом работы формирует извещение о тревоге.
Отличительные особенности извещателя 'Астра-624': Обнаружение разрушения: - бетонных стен и перекрытий толщиной не менее 0,12 м,
- кирпичных стен толщиной не менее 0,15 м,
- деревянных конструкций с толщиной материала от 20 до 40 мм,
- фанеры толщиной не менее 4 мм,
- конструкций из древесностружечных плит толщиной не менее 15 мм;
- регистрация разрушающих воздействий, производимых следующими типами инструментов (по ГОСТ Р 50862-2005):
- ручной режущий,
- термический режущий,
- электрический режущий,
- электрический неударный,
- электрический вращательный с ударом,
- электрический ударный;
- плавная регулировка чувствительности к вибрации;
- три режима тестирования;
- микропроцессорный анализ сигнала;
- контроль вскрытия корпуса;
- контроль отрыва извещателя от поверхности;

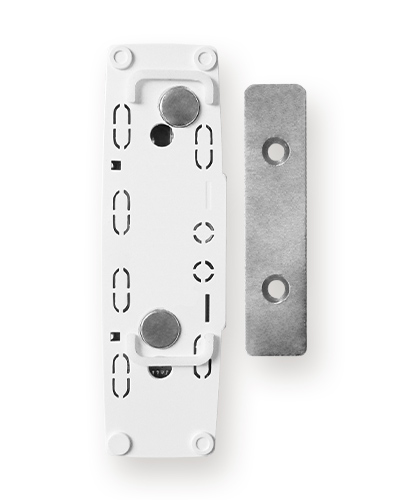

- металлическая планка и магниты для крепления в комплекте
Основные технические характеристики извещателя 'Астра-624':| Рабочие частоты: | |
| - первая | 3,15±0,10 кГц |
| - вторая | 6,3±0,1 кГц |
| чувствительность на рабочих частотах | 126±2 дБ |
| Максимальная дальность действия: | |
| - для бетонной, кирпичной, деревянной поверхности | 2,0±0,1 м |
| - для металлического шкафа, стеклянного листа | 1,6±0,1 м |
| - для металлического бронированного сейфа | 1,0±0,1 м |
| Максимальная охраняемая площадь: | |
| - при установке на бетонной, кирпичной, деревянной поверхности | 13,8 кв.м |
| - при установке на поверхности металлического шкафа, стеклянного листа | 9,0 кв.м |
| - при установке на поверхности металлического бронированного сейфа | 3,1 кв.м |
| напряжение питания | от 9 до15 В |
| потребляемый ток, не более | 25 мА |
| время технической готовности, не более | 10 с |
| габаритные размеры | 109х34х27 мм |
| Параметры сигнальных реле: | |
| - допустимый ток | 80 мА |
| - допустимое напряжение | 100 В |
| - сопротивление выходной цепи реле в дежурном состоянии, не более | 16 Ом |
| Условия эксплуатации: | |
| - температура | от -30 до 50°С |
| - относительная влажность воздуха без конденсации влаги | до 95% при 35°С |
| - степень защиты оболочкой | IP41 |
