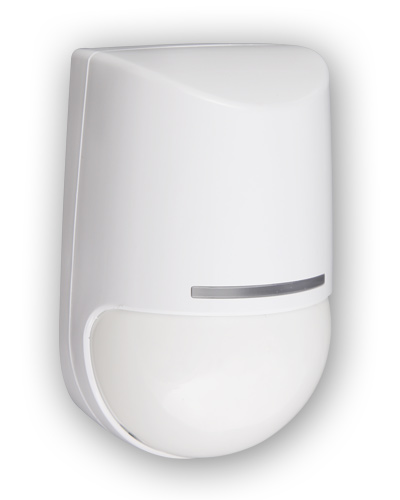

Извещатель охранный Астра-5 исп. Б

Извещатель охранный Астра-5 исп. АМ - предназначен для обнаружения проникновения в охра-няемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания вы-ходных.Коммутация: электропитание извещателя осуществляется от любого источника постоянного тока с номинальным напряжением 12 В с амплитудой пульсации не более 0,1 В.Принцип работы: принцип действия извещателя Астра-5 исп. АМ основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком зоны обнаружения, которая состоит из чувствительных зон. Каждая чувствительная зона состоит из двух элементарных чувствительных зонЧувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемни-ком излучения.Прямое назначение: Обнаружение проникновения в охраняемое пространство и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле.Отличительные особенности извещателя Астра-5 исп. АМ:

• сферическая линза;
• функция антимаскирования;
• обнаружение изменения пространственной ориентации;
• обнаружение отрыва от монтажной стены;
• антисаботажная зона;
• микропроцессорный анализ сигнала;
• дискретная регулировка обнаружительной способности;
• тестовый режим на проход;
• контроль вскрытия корпуса;
• контроль напряжения питания;
• самотестирование в процессе работы;
• оптоэлектронные реле;
• комплектация универсальным поворотным кронштейном;

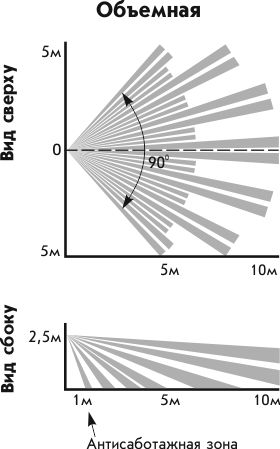

• объемная зона обнаружения.

Общие технические характеристики  извещателя Астра-5 исп. АМ:

дальность действия	10 м
угол зоны обнаружения в горизонтальной плоскости	90°
рекомендуемая высота установки	2,3÷2,5 м
напряжение питания	8÷15 В
потребляемый ток, не более	16 мА
сопротивление канала реле в дежурном режиме	6÷16 Ом
допустимый ток через контакты Relay, не более	0,08 А
допустимое напряжение на контактах Relay, не более	100 В
допустимый ток через цепь ТМР, не более	0,05 А
допустимое напряжение через цепь ТМР, не более	72 В
габаритные размеры	106,5х72х51,5 мм



Условия эксплуатации:
- температура	от -30 до 50°С
- относительная влажность воздуха без конденсации влаги	до 95% при 35°С
