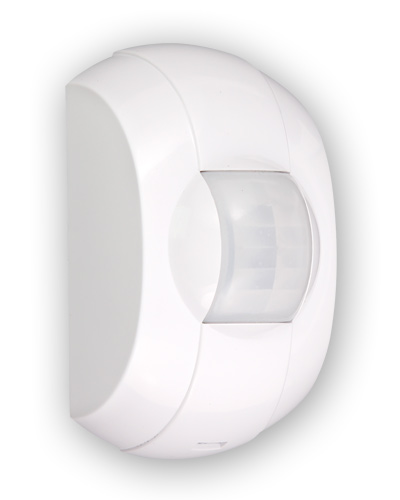

Извещатель охранный поверхностный «Астра-531»

Извещатель охранный поверхностный «Астра-531» -  предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле.Коммутация: допустимый ток через контакты реле не более 0.08А.Принцип работы: Принцип действия извещателя основан на регистрации изменений потока теплового излучения, возникающих при пересечении человеком чувствительных зонЧувствительные зоны извещателя формируются линзой Френеля и двухплощадочным пироэлектрическим приемником излучения. Электрический сигнал с пироэлектрического приемника поступает на микроконтроллер, который в соответствии с заданным алгоритмом работы формирует извещение 'Тревога' размыканием выходной цепи оптоэлектронного реле.Прямое назначение: обнаружение проникновения в охраняемое пространство и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле.Основные особенности извещателя «Астра-531»:

• антисаботажная зона отсутствует;
• миниатюрный корпус;
• микропроцессорный анализ сигнала;
• температурная компенсация;
• дополнительная защита металлическим экраном от электромагнитных помех;
• режим 'память тревоги”;
• контроль вскрытия корпуса;
• контроль напряжения питания;
• устойчивость к внешней засветке не менее 6500 лк;
• оптоэлектронное реле;
• комплектация шариковым кронштейном;
• поверхностная зона обнаружения (линза – 'штора').

Основные технические характеристики извещателя «Астра-531»:

дальность действия	5 м

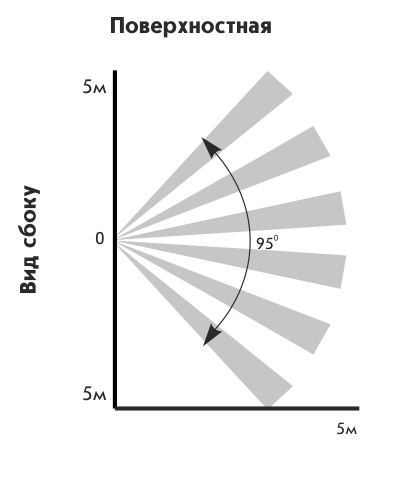

угол зоны обнаружения в вертикальной плоскости	95°
угол зоны обнаружения в горизонтальной плоскости	30°
рекомендуемая высота установки	до 5 м
напряжение питания	8÷15 В
потребляемый ток, не более	18 мА
сопротивление канала реле в дежурном режиме	6÷8 Ом



Условия эксплуатации:
- температура	от -20 до 50°С
- относительная влажность воздуха без конденсации влаги	до 95% при 35°С
- степень защиты оболочкой	IP41
