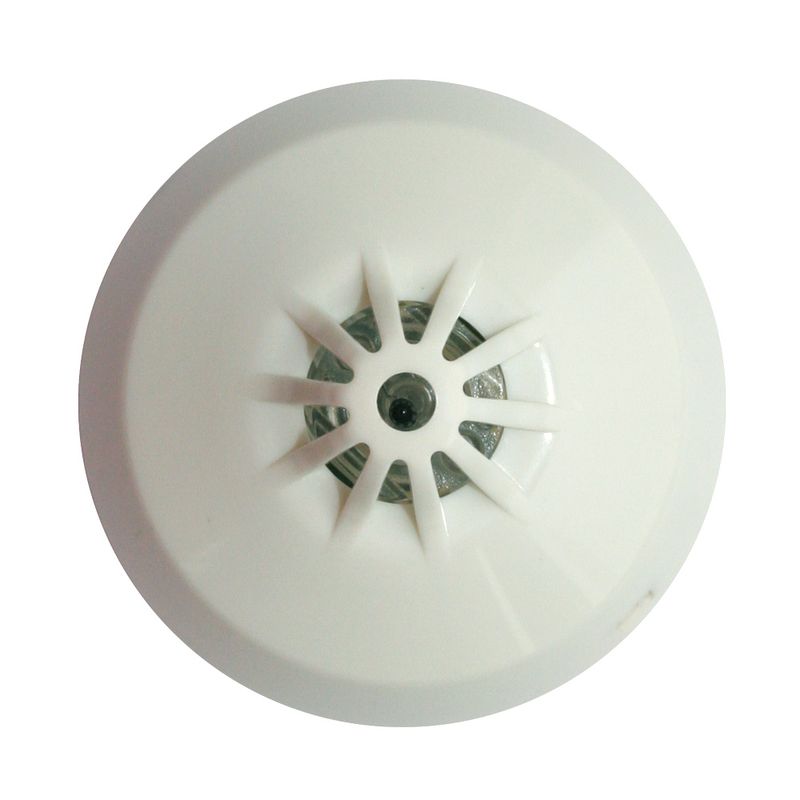

Пожарный тепловой извещатель «ИП101-1А-А3»

Пожарный тепловой извещатель «ИП101-1А-А3» - служит для обнаружения признаков пожара (повышение температуры среды). Тревожное извещение формируется при достижении температуры окружающей среды порогового значения.Коммутация: диапазон напряжений питания 10...25В.Принцип работы: в дежурном режиме температура внешней среды измеряется извещателем дискретно, в течение коротких интервалов времени, следующих с периодом 6…8 секунд. Каждое измерение сопровождается короткой вспышкой красного светодиодного индикатора.При достижении порогового значения температуры среды извещатель переходит в режим «Пожар». В этом режиме ток, потребляемый от ШПС возрастает. Светодиодный индикатор непрерывно светится красным светом.  Извещатели сохраняют состояние «Пожар» после окончания воздействия повышеннойПринцип работы: извещатель «ИП101-1А-А3» предназначен для круглосуточной работы в закрытых отапливаемых помещениях и рассчитаны на совместную работу с приемно-контрольными приборами со шлейфами постоянного или знакопеременного тока.Отличительные особенности извещателя «ИП101-1А-А3»:

• Извещатель периодически измеряет температуру окружающей среды и при достижении порогового значения температуры вырабатывает тревожное извещение путем увеличения потребляемого тока.
• Для удобства контроля за работой имеется светодиодный индикатор красного цвета. В дежурном режиме индикатор дает краткие вспышки с интервалом 6...8 с. В тревожном режиме светодиодный индикатор в извещателях ИП101-1А-А3 дает соответственно двойные и тройные вспышки с частотой 1 Гц. Это позволяет легко обнаружить сработавший извещатель;
• Извещатели получают питание непосредственно через шлейф сигнализации, благодаря чему отпадает надобность в дополнительных проводах линии питания;
• Конструкцией извещателей обеспечивает их подключение к шлейфу сигнализации без соблюдения полярности;
• Возможность подключения в пожарные шлейфы приборов приемно-контрольных охранно-пожарных «Гранит», «Карат», «Кварц» без использования внешних ограничительных резисторов;
• Эстетичный дизайн корпуса извещателей вписывается в интерьер любых помещений;
• Микропроцессорный анализ сигнала температурного датчика.

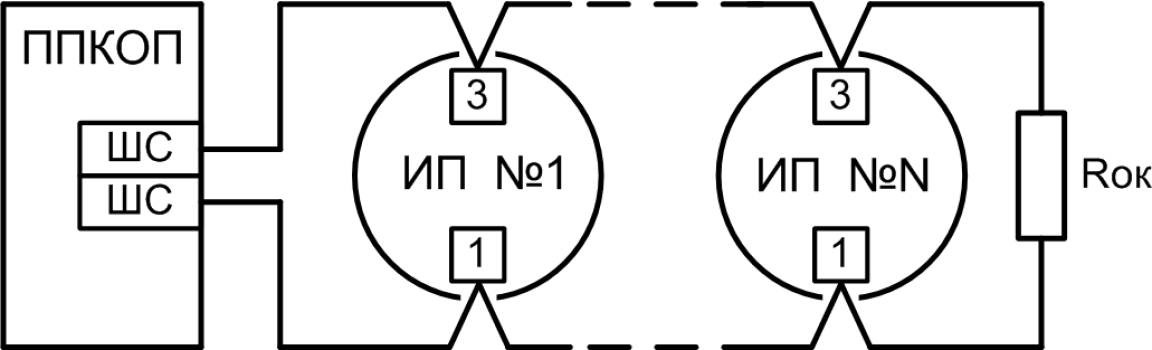

Схемы подключения извещателя «ИП101-1А-А3»:

Полярность питающего напряжения	произвольная
Номинальная температура срабатывания	64... 76 °С
Время срабатывания при повышении температуры со скоростью 3 °С/мин*	770 ±190 с
Интервал между измерениями температуры	6...8 с
Время возврата в дежурный режим после снятия напряжения питания, не менее	2 с
Рабочее напряжение ШС, не более	10...25 В
Допустимый ток замыкания шлейфа в тревожном режиме, не более	20 мА
Потребляемый ток	60 мкА
Остаточное напряжение в режиме «Пожар» (внутреннее), не более	5,5 В
Степень защиты оболочкой	IP30
Диапазон рабочих температур	-30... 76 °С
Средняя наработка на отказ, не менее	70 000 часов
Срок службы, не менее	10 лет
Габаритные размеры: высота / диаметр, не более	34 мм / 62 мм
