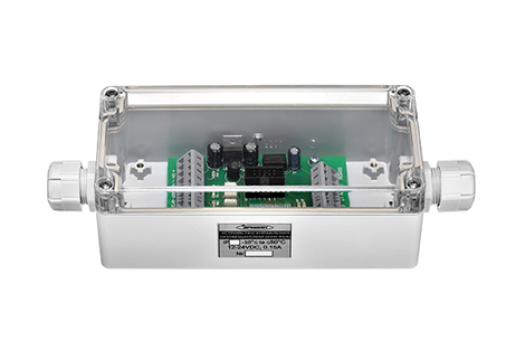

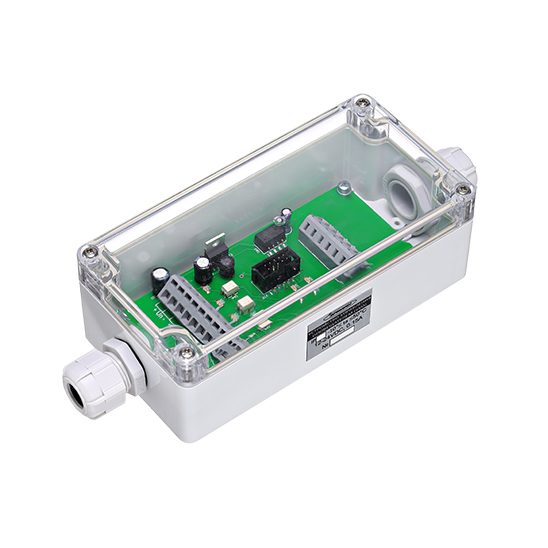

Устройство Управления Оповещателем (УУО, УУО-RGB)

Артикул TDK-015407

Гарантия 1 год

Характеристики

Устройство Управления Оповещателем (УУО, УУО-RGB) – выполняет функции управления оповещателем УУО (УУО-RGB) и обеспечивает подключение оповещателя к дискретным выходам (например, реле) пожарных пультов или контроллеров управления. Использование оповещателя 'ЭКРАН-ИНФО' или 'ЭКРАН-ИНФО-RGB' совместно с УУО (УУО-RGB) позволяет заменить до четырех отдельных оповещателей. УУО (УУО-RGB) располагается вне взрывоопасной зоны. Есть два исполнения в герметичном корпусе (IP54) и в корпусе на DIN рейку размеров 35 мм и 32 мм.Связь с оповещателем осуществляется по интерфейсу RS-485 с гальванической развязкой и контролем линии связи. Максимальная длина линии связи 1 км. При потере связи между оповещателем и УУО (УУО-RGB), последний формирует на входах управления сигнал о неисправности, распознаваемый прибором управления (пультом).Схемы подключения:

Надписи отображаются поочередно в зависимости от сигналов на входах управления и приоритета входа. Вход с большим номером имеет больший приоритет. Единовременно отображается только одна надпись, последней отображается надпись соответствующего входа управления с учетом приоритета. Диаграмма приоритета вывода надписи на оповещателе ЭКРАН-ИНФО и ЭКРАН-ИНФО-RGB в зависимости от поданного сигнала на входу УУО (УУО-RGB):

Если на дискретный вход ШУ1 подан сигнал с пульта, на оповещатель выводится 'надпись' Н1 (сконфигурированный набор: тип надписи, тип звучания, время вывода и др. параметры). Подробней о конфигурирование оповещателя ЭКРАН-ИНФО можно узнать из записи вебинара.
Если на дискретный вход ШУ2 или на ШУ1 и ШУ2 одновременно подан сигнал с пульта, на оповещатель выводится 'надпись' Н2, то есть приоритет вывода ШУ2 выше ШУ1
Если на дискретный вход ШУ3 или на ШУ1, ШУ2 и ШУ3 одновременно подан сигнал с пульта, на оповещатель выводится 'надпись' Н3, то есть приоритет вывода ШУ3 выше ШУ1 и ШУ2
Если на дискретный вход ШУ4 или на ШУ1, ШУ2, ШУ3 и ШУ4 одновременно подан сигнал с пульта, на оповещатель выводится 'надпись' Н4, то есть приоритет вывода ШУ4 выше ШУ1, ШУ2 и ШУ3.

Общие технические характеристики:
