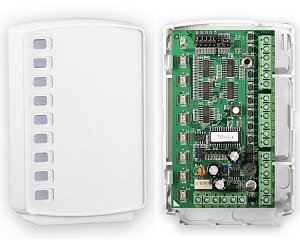

Прибор приемно-контрольный Астра-713
Артикул TDK-005422
Гарантия 1 год
Характеристики
Приемно-контрольный прибор Астра-713 используется как устройство сбора и обработки сигналов c различного рода охранно-пожарных извещателей и применяется в системах сигнализации (охранной, пожарной, аварийной или т.п.) как самостоятельное автономное устройство или как устройство, которое управляется ППК «Астра-Дозор» или ППК Астра-Pro.Прибор приемно-контрольный Астра-713 предназначен:
- контроль состояния 8 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями;
- работа в качестве проводного расширителя ШС в системах с центральным ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro);
- обмен информацией с ППКОП по интерфейсу RS-485;
- управление средствами оповещения;
- выдача тревожных извещений на ПЦН через релейные выходы.
Технические данные Астра-713
| напряжение питания | 10÷15 В |
| количество ШС, подключаемых к прибору | 8 шт |
| ток потребления в дежурном режиме | 180 мА |
| ток потребления в режиме 'Тревога' | 230 мА |
| количество релейных выходов | 2 шт |
| количество выходов 'открытый коллектор' (ОК) | 2 шт |
| напряжение источника питания, при котором включается индикация 'Питание ниже нормы' | 11 ± 0,3 В |
| напряжение источника питания, при котором прибор переходит в режим 'Сон' | 10 ± 0,2 В |
| ток в ШС для питания извещателей | 5 мА |
| максимальный ток, коммутируемый реле | 150 мА |
| максимальное напряжение, коммутируемое реле | 100 В |
| максимальный ток нагрузки выходов «открытый коллектор» | 500 мА |
| максимальное напряжение нагрузки выходов «открытый коллектор» | 15 В |
| габаритные размеры прибора | 120,5х79х30,5 мм |
| масса прибора | 0,12 кг |
| Параметры ШС в автономном режиме: | |
| - напряжение на клеммах ШС в дежурном режиме | от 14 до 21 В |
| - ток короткого замыкания по ШС | 20 мА |
| Время интегрирования ШС: | |
| - охранный | 70 ± 10 мс |
| - пожарный | 300 ± 30 мс |
| Сопротивление ШС, в состоянии: | |
| - 'норма' | от 3 до 5 кОм |
| - 'нарушение' охранный | от 0 до 3 или более 5 кОм |
| - 'нарушение' пожарный | от 1,5 до 3 или от 5 до 12 кОм |
| - 'неисправность' пожарный | от 0 до 1,5 или более 12 кОм |
| Сопротивление пожарного ШС в режиме двойной сработки, в состоянии: | |
| - 'норма' | от 3 до 5 кОм |
| - 'пожар' | от 0 до 1,5 или от 5 до 12 кОм |
| - 'внимание' | от 1,5 до 3 кОм |
| - 'неисправность' | более 12 кОм |
| Параметры ШС при работе под управлением ППКОП серии Pro: | |
| Сопротивление пожарного дымового ШС в режиме двойной сработки, в состоянии: | |
| - 'норма' | от 3 до 5 кОм |
| - 'пожар' | от 0 до 1,5 кОм или от 5 до 12 кОм |
| - 'внимание' | от 1,5 до 3 кОм |
| - 'неисправность' | более 12 кОм |
| Сопротивление пожарного теплового ШС в режиме двойной сработки, в состоянии: | |
| - 'норма' | от 1,5 до 3 кОм |
| - 'пожар' | от 5 до 12 кОм |
| - 'внимание' | от 3 до 5 кОм |
| - 'неисправность' | от 0 до 1,5 или более 12 кОм |
| Сопротивление пожарного комбинированного ШС в режиме одинарной сработки, в состоянии: | |
| - 'норма' | от 3 до 5 кОм |
| - 'пожар' | от 1,5 до 3 кОм или от 5 до 12 кОм |
| - 'неисправность' | от 0 до 1,5 или более 12 кОм |
| Сопротивление охранного ШС, в состоянии: | |
| - 'норма' | от 3 до 5 кОм |
| - 'тревога' | от 0 до 3 кОм или более 5 кОм |
| Сопротивление технологического ШС, в состоянии: | |
| - 'норма' | от 3 до 5 кОм |
| - 'нарушение' | от 0 до 3 кОм или более 5 кОм |
| Условия эксплуатации: | |
| - температура | от -30 до 50°С |
| - относительная влажность воздуха без конденсации влаги | до 93% при 40°С |
| - степень защиты оболочкой | IP30 |
