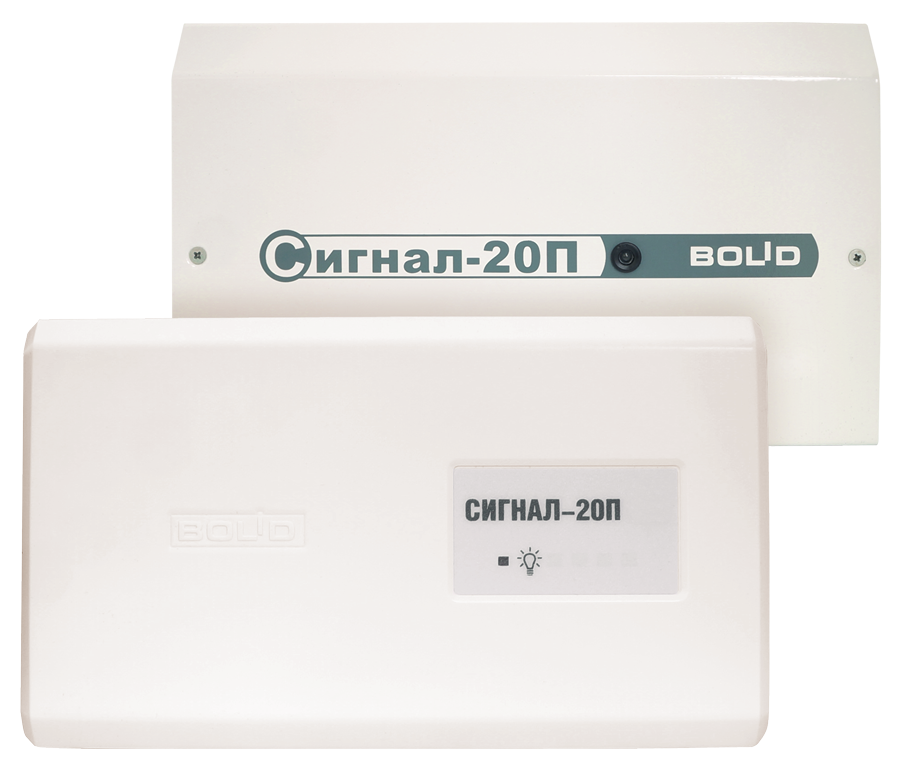

Приемно-контрольный прибор СИГНАЛ-20П

Приемно-контрольный охранный прибор СИГНАЛ-20П предназначен для использования в составе ИСО 'Орион' для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.Отличие прибора Сигнал-20П от Сигнал-20П исп.01 состоит в материале и размере корпуса.

• До 20 радиальных шлейфов сигнализации
• Программируемый выбор типа шлейфов сигнализации:
  • тип 1: пожарный дымовой двухпороговый
  • тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
  • тип 3: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
  • тип 4: охранный
  • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
  • тип 6: технологический
  • тип 7: охранный входной
  • тип 11: тревожный
  • тип 12: программируемый технологический
  • тип 16: пожарный ручной
  • тип 17: водосигнальный
  • тип 18: пожарный пусковой
• Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485 с пульта управления или клавиатур ИСО «Орион»
• Подключение считывателя ключей «Touch Memory» для идентификации пользователя и управления разделами (взятие, снятие)
• Программируемые выходы (37 локальных тактик управления)
• Контроль двух выходов на обрыв и короткое замыкание
• Два ввода питания: для подключения основного и резервного источников питания

Технические характеристики СИГНАЛ-20П

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Количество радиальных неадресных шлейфов сигнализации (ШС)		20
Макс. сопротивление проводов ШС без учета оконечного сопротивления		1 кОм для охранных ШС100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и 'землёй'		20 кОм для охранных ШС50 кОм для пожарных ШС
Подключаемые к ШС устройства	Неадресные охранные и пожарные извещатели с релейным выходом	Без ограничений
	Неадресные охранные извещатели, питающиеся от ШС	с общим током потребления до 3 мА
	Неадресные пожарные извещатели, питающиеся от ШС	с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
Напряжение на каждом входе ШС		19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС		26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация		1 индикатор отображения режимов
Встроенный звуковой сигнализатор		нет
Датчик вскрытия корпуса		микроконтакт
Энергонезависимый буфер событий		4096 сообщения
Интерфейс		RS-485, протокол 'Орион', 'Орион 2.1'
Питание блока		от внешнего источника постоянного тока
Напряжение питания		10,2 ÷ 28,0 В постоянного тока
Количество вводов питания		2
Потребляемый ток	в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС)	200 – 300 мА при напряжении питания 24 В400 – 600 мА при напряжении питания 12 В
	в режиме Пожар	330 мА при напряжении питания 24 В650 мА при напряжении питания 12 В
Готовность к работе после включения питания		не более 3 с
Внешний считыватель электронных идентификаторов (ЭИ)		1 вход
Интерфейс подключаемых считывателей		Dallas Touch Memory, iButton
Управление светодиодами считывателя		Двумя светодиодами (зеленым и красным). Сигнал управления ' 5В КМОП' с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя		Нет
Выходы		5 шт.
Электромагнитные реле (сухой контакт)		3 шт.:28 В-до 2 А или80 В - от 0,1 мА до 50 мА
Электромагнитные реле		2 шт.:2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
Рабочий диапазон температур		от -30 до 50 °C
Относительная влажность		до 98% при 25 °C
Степень защиты корпуса		IР20
Материал корпуса	Сигнал-20П исп.01	металл
	Сигнал-20П	пластик
Габаритные размеры	Сигнал-20П исп.01	229х136х41 мм
	Сигнал-20П	230x135x37 мм
Вес блока	Сигнал-20П исп.01	не более 0,8 кг
	Сигнал-20П	не более 0,5 кг
Средний срок службы		10 лет
Программирование блока		программа UProg.exe
Подключение к ПК		через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип крепления		настенный навесной
