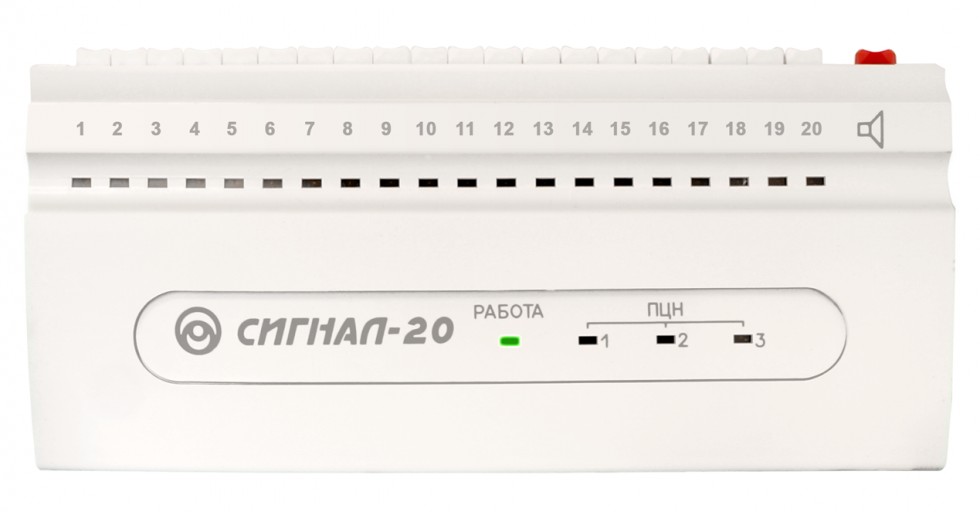

Приемно-контрольный прибор СИГНАЛ-20

Приемно-контрольный прибор СИГНАЛ-20 предназначен для использования в автономном режиме или в составе ИСО 'Орион' для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет клавишное управление.

• 20 клавиш управления взятием/снятием
• 20 шлейфов сигнализации со всеми видами охранных и пожарных извещателей
• Программирование типа ШС:
  • охранные
  • охранные с контролем блокировочного контакта извещателя
  • пожарные комбинированные однопороговые.
• Повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц
• Напряжение в каждом шлейфе сигнализации 24 В
• Повышенная защищенность шлейфов от саботажа
• Использование режимов 'Без права снятия с охраны', 'Тихая тревога'
• Использование режима 'Групповое взятие/снятие' для управления группой шлейфов от одного переключателя
• Контроль прохождения извещений на центральный пульт с помощью индикаторов 'ПЦН'
• Программирование параметров конфигурации прибора под конкретный объект эксплуатации с пульта 'С2000' или ПЭВМ

Технические характеристики СИГНАЛ-20

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Количество радиальных неадресных шлейфов сигнализации (ШС)		20
Макс. сопротивление проводов ШС без учета оконечного сопротивления		Не более 1 кОм
Допустимое сопротивление утечки между проводами ШС или каждым проводом и 'землёй'		Не менее 50 кОм
Подключаемые к ШС устройства	Неадресные охранные и пожарные извещатели с релейным выходом	Без ограничений
	Неадресные охранные извещатели, питающиеся от ШС	общий ток потребления извещателей по одному ШС - до 1,2 мА
	Неадресные пожарные извещатели, питающиеся от ШС	общий ток потребления извещателей по одному ШС типа 1 - до 1,2 мА;общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА
Напряжение на каждом входе ШС		24 В ÷ 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС		26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация		20 индикаторов состояния каждого из ШС3 индикатора состояния выходов1 индикатор отображения режимов прибора
Встроенный звуковой сигнализатор		есть
Датчик вскрытия корпуса		микропереключатель
Интерфейс		RS-485, протокол Орион
Питание прибора		От внешнего источника постоянного тока
Напряжение питания		10,2 ÷ 28,0 В постоянного тока
Количество вводов питания		1
Потребляемый ток	в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС)	200 – 300 мА при напряжении питания 24 В400 – 600 мА при напряжении питания 12 В
	в режиме Пожар	330 мА при напряжении питания 24 В650 мА при напряжении питания 12 В
Выходы		5 шт.
Электромагнитные реле (сухой контакт)		3 шт.:28 В - 2 А или80 В - от 0,1 мА до 50 мА
Электромагнитные реле (сухой контакт)		2 шт.:28 В - 2 А постоянного тока или120 В – 2 А переменного тока
Рабочий диапазон температур		от -30 до 50 °C
Степень защиты корпуса		IР20
Габаритные размеры		365х165х45 мм
Вес прибора		не более 0,9 кг
Средний срок службы		10 лет
Программирование прибора		программа UProg.exe
Подключение к ПК		через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к прибору		клеммная колодка под винт, провод от 0,3 до 2,0 кв.мм
Тип монтажа		настенный навесной
