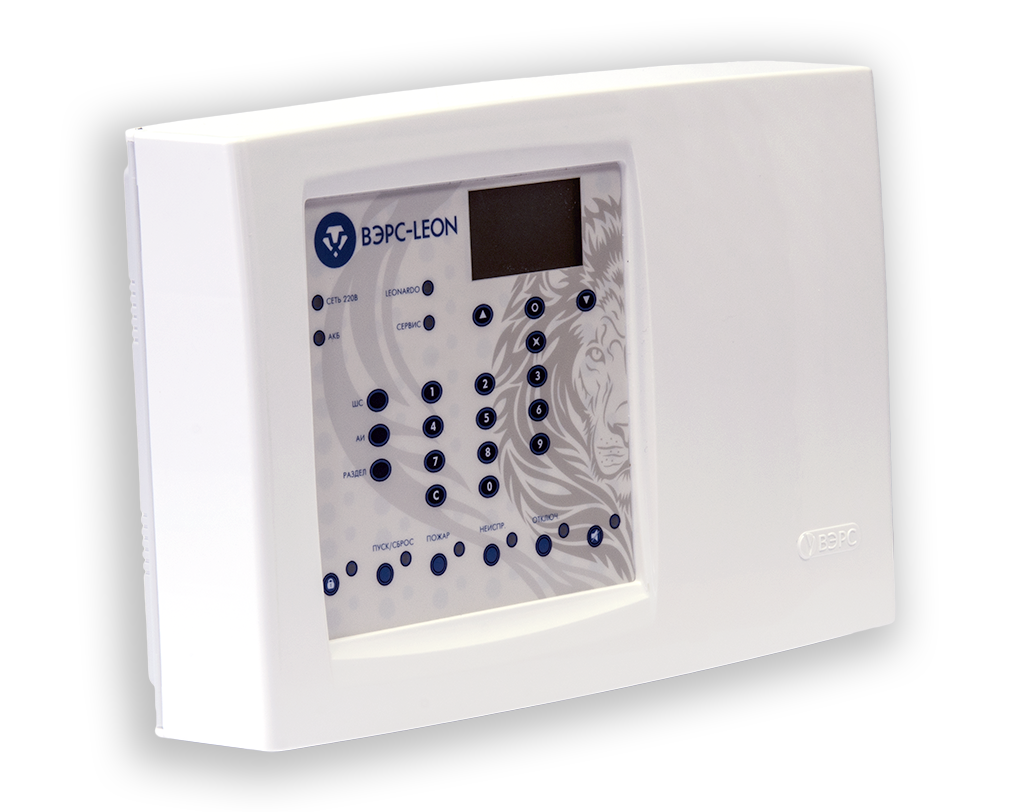

Прибор приёмно-контрольный ВЭРС-LEON

Описание ВЭРС-LEON ВЭРС:

 Прибор приёмно-контрольный ВЭРС-LEON - это новаторская разработка в сфере систем безопасности и является надежным охранно-пожарным устройством, служащим для:- непрерывного мониторинга состояния извещателей, подключенных к 16 шлейфам, с контролем целостности цепи;- питания подключенных устройств стабилизированным напряжением 12 V;- немедленной выдачи или с временной задержкой до 60 с сигнала 'Тревога' при обрыве и КЗ в шлейфе на входы подключенных визуальных и акустических оповещателей и встроенных индикаторов;- передачи извещения о тревоге, пожаре и неисправности на удаленный пульт мониторинга путем замыкания/размыкания контактов 3 независимых релейных выходов.Благодаря внедрению адресной шины, точность выявления очага возгорания многократно увеличена; прибор позволяет подключить на расстоянии 1000 м до 99 адресных извещателей System Sensor серии LEONARDO, таких как:

• дымовой пожарный извещатель 'Leonardo-О';
• тепловой пожарный извещатель 'Leonardo-Т';
• комбинированный пожарный извещатель 'Leonardo-ОТ';
• ручной пожарный извещатель 'ИПР-ЛЕО'.

3 типа шлейфов - пожарный, охранный и технологический - поддерживают гибкую конфигурацию функций с возможностью объединения неадресных и адресных датчиков в 24 раздела в произвольном порядке. Управление постановкой и снятия режима охраны каждого шлейфа с функцией задержки на вход/выход до 1 минуты выполняется с помощью соответствующих кнопок, размещенных на лицевой панели. Программируемые тактики с открытой дверью, 'автовзятия', 'тихой тревоги' и др. Повышенный уровень безопасности и достоверность выявления пожара благодаря перезапросу состояния пожарных извещателей (алгоритм верификации). Встроенный регистратор на 1024 записи хранит полные сведения о параметрах настройки и состояния прибора в энергонезависимой памяти. Допускается совместная работа с несколькими блоками реле ВЭРС-БРУ и ключей ВЭРС-БК, а также регистратором событий ВЭРС-РС, объединенными по шине RS-485. Удобная процедура программирования благодаря встроенному информационному ЖК-дисплею и кнопочным органам управления на лицевой панели.На плате имеется дополнительный вход для подключения выносного считывателя идентификаторов формата iButton (TouchMemory, Dallas, DS1990A) для удаленной постановки или снятия с охраны.Питание устройства выполняется от сети 220 V, однако за счет встроенного зарядного устройства возможно подключение малогабаритной батареи 7 А*ч. Таким образом, достигается бесперебойное автономное функционирование системы сигнализации в случае 'скачков' питающего напряжения или полного отключения электроснабжения. Длительность автономной работы от АКБ до 24 ч без внешней нагрузки. Высокопрочный пластиковый корпус привлекательного дизайна.

Технические характеристики

Прибор приемно-контрольный охранно-пожарный ВЭРС-LEON

Количество неадресных шлейфов сигнализации	16
Количество адресных шин LEONARDO	1
Количество адресных извещателей в шине	до 99
Максимальный ток внешней нагрузки прибора по цепи 12 В при наличии АКБ	не более 1,2 А
Максимальный суммарный ток по выходам оповещения	не более 2 А
Интерфейс связи	RS-485
Максимальное число блоков ВЭРС-БРУ и/или ВЭРС-РС, подключаемых к прибору	15
Возможность подключения выносного считывателя	есть
Протокол связи считывателя	TouchMemory (iButton, Dallas, DS1990A)
Максимальное количество ключей ТМ, записываемых в прибор	64
Напряжение на адресной шине	20 В
Максимальный ток адресной линии	100 мА
Максимальное сопротивление адресной линии без учета установленных датчиков	не более 75 Ом
Время полного цикла опроса всех адресных извещателей	5 с
Время реакции на получение сигнала о сработке от адресных извещателей	не более 5 с
Емкость встроенного регистратора событий	не менее 1024 сообщений
Время автономной работы от АКБ:
- в дежурном режиме пожарного ШС без внешней нагрузки	не менее 24 ч
- при полной нагрузке	не менее 3 ч
Напряжение на клеммах АКБ, при котором включается индикатор разряда	10±0,5 В
Сопротивление выносного резистора ШС	7,5 кОм ± 5%
Максимальное сопротивление ШС без учета выносного резистора	220 Ом
Время реакции на нарушение шлейфа	50/300/3000 мс
Задержка опроса пожарных извещателей при верификации	30/60/120 с
Длительность задержки на вход/выход	15/30/45/60 с
Длительность задержки перед включением тревожных оповещателей	0/15/30/60 с
Параметры выходного реле для передачи тревоги на ПЦН	24 В DC, 3 A; 120 B AC, 3 A
Степень защиты	IP20
Напряжение питания	220 В АС
Максимальная потребляемая мощность от сети	не более 30 ВА
Средний потребляемый ток от АКБ в дежурном режиме	не более 0,25 А
Рабочая температура	-30... 50 °С
Габариты	312x214x94 мм
Масса без АКБ	2,5 кг
Материал корпуса	пластик
