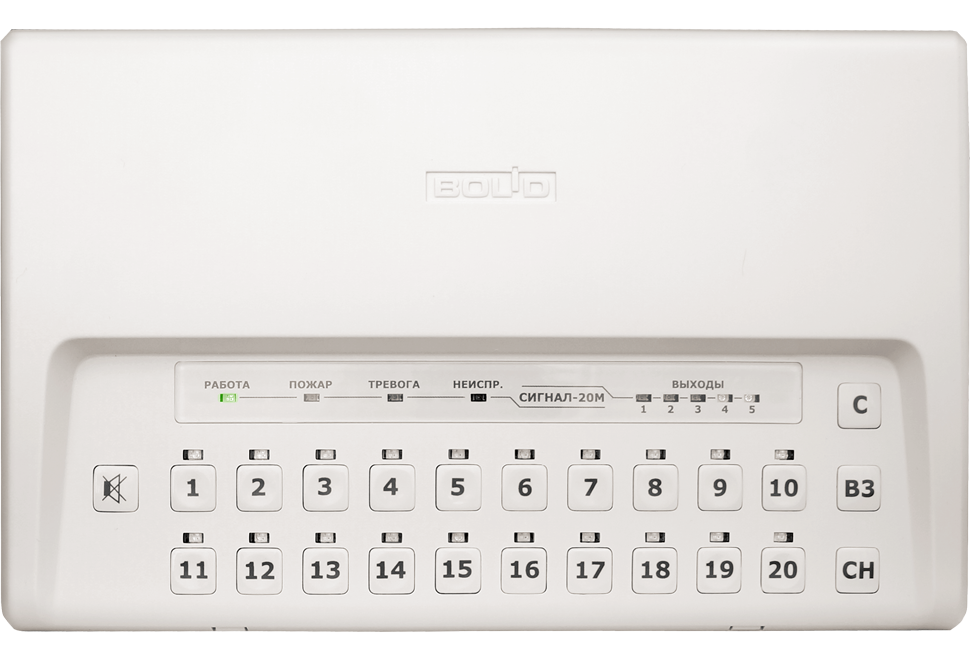

Приемно-контрольный прибор СИГНАЛ-20М

Приемно-контрольный прибор СИГНАЛ-20М предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет клавишное управление, доступ по PIN-коду, встроенную индикацию и релейные выходы.

• До 20 радиальных шлейфов сигнализации
• Программируемый выбор типа шлейфов сигнализации:
  • тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
  • тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
  • тип 3: пожарный тепловой двухпороговый
  • тип 4: охранный
  • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
  • тип 6: технологический
  • тип 7: охранный входной
  • тип 11: тревожный
  • тип 12: программируемый технологический
• Доступ к управлению по PIN –коду
• Программирование PIN кода пользователей: длина пароля (от 2 до 6 цифр), создание группы ШС, назначение прав на управление
• Управление группой шлейфов (в группе от 1 до 20 шлейфов)
• Возможность сброса конфигурации прибора на заводские установки
• Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485
• Программируемые выходы (37 локальных тактик управления)
• Два ввода питания: для подключения основного и резервного источников питания
• Две встроенные выдвижные панели для пользовательских надписей.

 Технические характеристики СИГНАЛ-20М

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Количество радиальных неадресных шлейфов сигнализации (ШС)		20
Макс. сопротивление проводов ШС без учета оконечного сопротивления		1 кОм для охранных ШС100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и 'землёй'		20 кОм для охранных ШС50 кОм для пожарных ШС
Подключаемые к ШС устройства	Неадресные охранные и пожарные извещатели с релейным выходом	Без ограничений
	Неадресные охранные извещатели, питающиеся от ШС	общий ток потребления извещателей по одному ШС - до 3 мА
	Неадресные пожарные извещатели, питающиеся от ШС	общий ток потребления извещателей по одному ШС типа 1 - до 3 мАобщий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА
Напряжение на каждом входе ШС		24 В ÷ 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС		26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация		20 индикаторов состояния каждого из ШС5 индикаторов состояния выходов5 индикаторов отображения режимов прибора (тревог, пожаров, неисправностей и др.)
Встроенный звуковой сигнализатор		есть
Датчик вскрытия корпуса		микропереключатель
Интерфейс		RS-485, протокол Орион
Питание прибора		От внешнего источника постоянного тока
Напряжение питания		10,2 ÷ 28,4 В постоянного тока
Количество вводов питания		2
Потребляемый ток	в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС)	200 – 300 мА при напряжении питания 24 В400 – 600 мА при напряжении питания 12 В
	в режиме Пожар	330 мА при напряжении питания 24 В650 мА при напряжении питания 12 В
Готовность к работе после включения питания		не более 3 с
Объем памяти паролей пользователей		до 64
Выходы		5 шт.
Электромагнитные реле (сухой контакт)		3 шт.:28 В - 0,8 А или80 В - от 0,1 мА до 50 мА
Электромагнитные реле с контролем выходных цепей		2 шт.:2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
Рабочий диапазон температур		от -30 до 55 °C
Относительная влажность		до 98% при 25 °C
Степень защиты корпуса		IР20
Габаритные размеры		247х150х48 мм
Вес прибора		не более 0,5 кг
Средний срок службы		10 лет
Программирование прибора		программа UProg.exe
Подключение к ПК		через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа		настенный навесной
