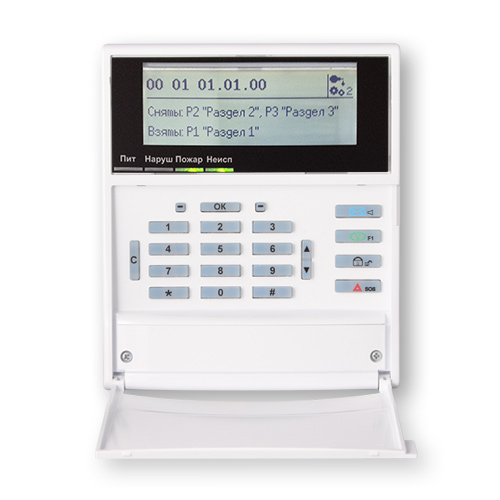

Прибор приемно-контрольный Астра-812 Pro

Приемно-контрольный прибор Астра-812 Pro используется как устройство сбора и обработки сигналов c различного рода охранно-пожарных извещателей и применяется в системах сигнализации (охранной, пожарной, аварийной или т.п.). Основным достоинством данного ППК, есть возможность подключения как проводных, так и беспроводных извещателей. Прибор поддерживает работу с беспроводными извещателями линейки «Астра-РИ-М» и Астра-Zитадель», подключение которых производится с использованием радиорасширителей «Астра-РИ-М РР» или «Астра-Z РР» соответственно. Использование радиорасширителей «Астра-РИ-М РР», позволяет подключать до 192 беспроводных устройств линейки «Астра-РИ-М» на один ППК. Для подключения большего количества беспроводных устройств нужно использовать радиорасширители «Астра-Z РР», которые позволят подключить на один ППК до 250 беспроводных устройств линейки «Астра-Zитадель».Прибор приемно-контрольный Астра-812 Pro предназначен:-организация комбинированной охранно-пожарной и других видов сигнализации (аварийной, технологической и т.п.) путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485;

• контроль состояния радиоканальных извещателей системы Астра-РИ-М через встроенный радиомодуль МРР и радиорасширители РР Астра-РИ-М (433 МГц);
• контроль состояния радиоканального оборудования системы Астра-Zитадель через радиорасширители  РР  Астра-Z (2,4 ГГц);
• контроль состояния охранно-пожарных ШС через расширители проводных зон Астра-713;
• отображение всех извещений на жидкокристаллическом экране с детализацией до индивидуального извещателя/ШС;
• организация системы оповещения и управления эвакуацией людей (СОУЭ) до 4 типа включительно с помощью радиоканальных речевых, световых и светозвуковых оповещателей;
• выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и ОС («открытый коллектор») в различных устройствах;
• информационный обмен по интерфейсу RS-485 с пультами контроля и управления Астра-814 Pro, блоками индикации Астра-863 и релейными блоками Астра-823/Астра-824;
• информационный обмен с программным комплексом мониторинга (ПКМ) системы Астра Pro через интерфейсы USB/RS-485/LAN;
• дистанционный мониторинг и управление системой через модули коммуникации Астра-GSM, Астра-LAN.



Технические данные Астра-812 Pro

Рабочие частоты:
- литера 1	433,42 МГц
- литера 3	434,42 МГц
напряжение электропитания	от 10 до 27 В
Ток потребления от источника электропитания 12 В / 24 В:
- без сменных модулей	120 мА / 90 мА
- с модулем Астра-GSM	210 мА / 120 мА
- с модулем Астра-LAN	190 мА / 115 мА
- с модулем Астра-PSTN	160 мА / 100 мА
- с модулем Астра-RS-485	150 мА / 100 мА
Параметры ШС (клеммы Z1-GND, Z2-GND):
- напряжение на клеммах ШС в дежурном режиме	от 10 до 26,5 В
- ток короткого замыкания, не более	20 мА
- сопротивление проводов, подключенных к входу ШС, не более	220 Ом
- минимальное время нарушения ШС	70 мс
Сопротивление* ШС в состоянии:
- 'норма'	от 3 до 5 кОм
- 'нарушение'	от 0 до 3 или более 5 кОм
Реле 1 (клеммы RELAY1):
- максимальное напряжение нагрузки, АС	250 В
- максимальное напряжение нагрузки, DС	27 В
- максимальный ток нагрузки, АС, DC	5 А
Реле 2, 3 (клеммы RELAY2, RELAY3):
- максимальное напряжение нагрузки	100 В
- максимальный ток нагрузки	0, 1 А
Выходы типа 'открытый коллектор' (клеммы ОС1, ОС2, ОС3):
- максимальное напряжение нагрузки	27 В
- максимальный ток нагрузки	0,5 А
Максимальная длина линии интерфейса:
- ТМ	25 м
- WD	25 м
- RS-485	1000 м
время технической готовности	60 с
габаритные размеры прибора	174х150х43 мм
масса прибора	0,45 кг
Условия эксплуатации:
- температура	от -10 до 55°С
- относительная влажность воздуха без конденсации влаги	до 93% при 40°С
- степень защиты оболочкой	IP30

* Допустимый разброс значений сопротивления не более 10 %.

Информативность

• четыре трехцветных индикатора:
  • индикатор «ПИТ» - состояние питания всех устройств системы
  • индикатор «НАРУШ» - общее состояние охранных разделов
  • индикатор «ПОЖАР» - общее состояние пожарных разделов
  • индикатор «НЕИСП» - общее состояние оборудования, неисправности
• программируемые релейные выходы RELAY1 - RELAY3 (физические выходы №1 - 3);
• программируемые выходы типа «открытый коллектор» OC1 - OC3 (физические выходы №4 - 6);
• встроенный звуковой сигнализатор (физический выход №7)
• вход/выход интерфейсной линии RS-485;
• 4 универсальных входа/выхода (клеммы А1-А4) для сменного модуля, установленного в слот
• интерфейс USB 2.0 для связи с ПК
